WQK/QG无堵塞切割绞刀式潜水排污泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

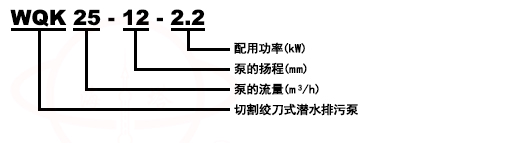

WQK/QG无堵塞切割绞刀式潜水排污泵型号意义

产品简介
WQK/QG无堵塞切割绞刀式潜水排污泵具有排污能力特别强,带切割性能好,能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出,设计成合理的水力特性,使电泵可以全扬程运行,优良的干式电机和水泵的组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同,电泵采用高质量的硬质合金,双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2,抽送污物温度不超过40℃。

产品特点
WQK/QG无堵塞切割绞刀式潜水排污泵主要用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质,被抽送液体温度不超过40℃,密度不大于1200kg/m3,ph值～9。该电泵采用双端面机械密封和旋转叶轮,叶轮采用不锈钢、耐磨损、不堵塞、不缠绕、具有体积小、结构紧凑、携方便等优点。

产品用途
WQK/QG无堵塞切割绞刀式潜水排污泵主要用于工程污水,生活污水。
如：(1)用于建筑工地、工程基础施工、市政设施、自来水厂。
      (2)各种高楼大厦的地下室、人防坑洞、地铁等地下层污水排放。
      (3)中小型企业污水处理及循环水输送。
      (4)食品、造纸、酿造、钢铁及有色金属、制革、纺织、制药、水泥厂等厂矿企业的渣浆液抽送。
      (5)养鸡场,养猪场,各种养殖业,鱼池作抽水清塘、增氧,化粪池等各种场合的人畜粪尿抽送等作用。
注：WQK主要性能及数据除不带切割装置外,其内部结构均同WQK/QG型。

工作条件
(1)电泵使用之前,须首先检查电缆有否损坏,搬运和安装水泵时切铁拉扯或损伤电缆以免电缆破裂后漏水造成事故。如电缆硬裂后应立即更换电缆。并用兆欧表检查电泵的绝缘电阻是否正常(绝缘电阻不得小于1兆欧)
(2)认清接地线(地线一般为黄、绿双色或接有接地标志),按规定程序接妥地线。(本厂接地线配有接地标志)。
(3)选用合适的保护器(如漏电保护器,空气开关,断相过流保护器等)切勿用闸刀开关直接连接。
(4)按标准接好电源线,试接电源,检查电泵运转是否正常,并判断转向是否正确,若转向不正确,将三根电源线中的任意二根对换接好即可(注意运转时间不能超过半分钟)。
(5)装好出水接头及出水胶管(或铁管),在电泵提手上结好绳索(不能用电缆代替吊绳的作用),将电泵放入被抽液本中,接通电源,即可使用。
(6)为了确保人身安全,电泵接电工作期间,严禁在电泵附近安装下水作业(如移动或检查、排除故障等)接触电泵以防万一电泵漏电而发生事故
(7)严禁电泵整体露出水面长期运行(或短时间运行)电泵的“开”、“停”不宜过分频繁以防电机过热损坏
(8)长期抽送高含砂量的液体对WQK/QG带切割装置污水泵的过流部件磨损较大,推荐使用本厂旋流式污水污物潜水电泵产品。
(9)若发现WQK/QG带切割装置污水泵在运转时,有不转、保护器跳闸、保险丝烧断等不正常现象,应立即切断电源,检查电源保护器接线等是否有问题
若这些外部装置均属正常时,即可能是电泵有故障,此时不应继续使用以免发生事故！

性能参数

型号	口径	最大流量	最高扬程	电机功率	电压
型号	mm	m3/h	m	KW	v
WQK10-15-1.1	50	23	17	1.1	380
WQK15-9-1.1	65	30	15	1.1	380
WQK15-15-1.5	50	25	20	1.5	380
WQK20-12-1.5	65	35	18	1.5	380
WQK9-22-2.2	50	32	25	2.2	380
WQK25-12-2.2	65	45	21	2.2	380
WQK35-10-2.2	80	56	15	2.2	380
WQK15-25-3	50	35	30	3	380
WQK25-18-3	65	48	24	3	380
WQK35-13-3	80	60	18	3	380
WQK50-9-3	100	68	12	3	380
WQK15-32-4	50	40	36	4	380
WQK25-28-4	65	50	32	4	380
WQK40-18-4	80	65	27	4	380
WQK50-12-4	100	85	18	4	380
WQK18-34-5.5	50	43	40	5.5	380
WQK30-26-5.5	65	55	35	5.5	380
WQK40-24-5.5	80	70	30	5.5	380
WQK70-10-5.5	100	95	22	5.5	380
WQK100-7-5.5	150	120	12	5.5	380
WQK45-24-7.5	80	85	35	7.5	380
WQK70-18-7.5	100	110	30	7.5	380
WQK100-12-7.5	150	152	20	7.5	380

故障分析及其排除方法

故障现象	故障原因	解决方法
电泵不运转	电源线未接好	按标准要求接妥电源
	电源一相不通电	检查保险丝与电源,接通三相电源
	叶轮与底盘卡死	调整底盘使用间隙在0.2～0.5mm之间使手可以轻松地拨动叶轮
	电泵烧坏	重新修理电机
	保护装置损坏	修理或更换
出水量小扬程不够	叶轮与底盘间隙过大	将间隙调至正常范围(0.2～0.5mm)
	叶轮已严重磨损	更换叶轮
	电机转速达不到正常转速	更换电机转子或修理电压
	电源电压过低	将电压调至额定电压
	电源电压过低	将大截面电缆,减小电源引线上的电压降(在电源引线过长的情况下
	电泵反转	对换二根电源接头,使电泵正转
对杂质不能切割切割效果不好	叶轮与底盘间隙过大	将间隙调至正常范围(0.2～0.5mm)
对杂质不能切割切割效果不好	切割刀刃磨损变纯	更换叶轮与底盘
保护器知动断开接通后又断开	保护器选用不当或已损坏	重新选用合适的保护器(保护器的额定电流一定与电泵额定电流相符
	电源电机受潮或漏水使绝缘电阻过低(低于0.5MΩ)	拆下电机烘干,若机械密封或密封圈或电缆密封头损坏引出漏水还应更换损坏的密封零部件
	电机定子线圈匝间短路	电机重新更换或修理
	电机二相运行	检查电源或接头、修复
	电源电压过低	将电压恢复到正常值
	电泵被杂质卡住	清理杂质
	水质粘度过大或含砂过度引起电泵过载运行	降低粘度或含砂量
	轴承损坏	更换轴承
