XBD-LG立式便拆多级消防泵组

产品型号：

提交咨询

 点击立刻咨询

产品介绍

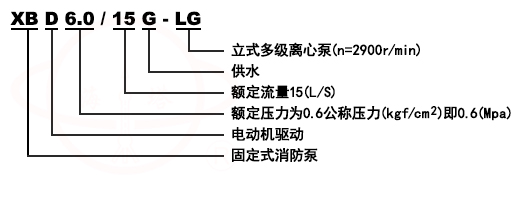

型号意义

XBD-LG立式便拆式多级消防泵组型号意义

产品简介
XBD-LG立式便拆式多级消防泵组,系列多级消防泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
产品通过国家强制性认证CCCF，一对一AB签。

产品特点
1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

适用范围
适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。

结构说明
1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;

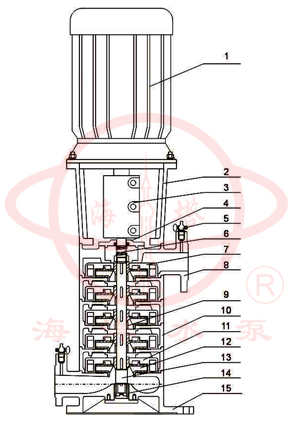

结构示意图

序号	名称	序号	名称
1	电机	9	轴套
2	电机架	10	中段
3	联轴器	11	导叶
4	机封压盖	12	叶轮
5	放气阀	13	轴
6	机械密封	14	轴承
7	末导叶	15	进水段
8	出水段

性能参数

序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
1	XBD6.0/10G-LG	65	10	0.6	11	2900
2	XBD8.0/10G-LG	65	10	0.8	15	2900
3	XBD10.0/10G-LG	65	10	1	18.5	2900
4	XBD12.0/10G-LG	65	10	1.2	22	2900
5	XBD14.0/10G-LG	65	10	1.4	22	2900
6	XBD16.0/10G-LG	65	10	1.6	30	2900
7	XBD4.0/15G-LG	80	15	0.4	11	2900
8	XBD6.0/15G-LG	80	15	0.6	15	2900
9	XBD8.0/15G-LG	80	15	0.8	18.5	2900
10	XBD10.0/15G-LG	80	15	1	22	2900
11	XBD12.0/15G-LG	80	15	1.2	30	2900
12	XBD14.0/15G-LG	80	15	1.4	37	2900
13	XBD16.0/15G-LG	80	15	1.6	37	2900
14	XBD18.0/15G-LG	80	15	1.8	45	2900
15	XBD20.0/15G-LG	80	15	2	45	2900
16	XBD5.0/20G-LG	100	20	0.5	18.5	2900
17	XBD6.0/20G-LG	100	20	0.6	18.5	2900
18	XBD8.0/20G-LG	100	20	0.8	30	2900
19	XBD10.0/20G-LG	100	20	1	30	2900
20	XBD12.0/20G-LG	100	20	1.2	37	2900
21	XBD14.0/20G-LG	100	20	1.4	45	2900
22	XBD15.0/20G-LG	100	20	1.5	45	2900
23	XBD16.0/20G-LG	100	20	1.6	55	2900
24	XBD18.0/20G-LG	100	20	1.8	55	2900
25	XBD20.0/20G-LG	100	20	2	75	2900
26	XBD22.0/20G-LG	100	20	2.2	75	2900
27	XBD5.0/25G-LG	100	25	0.5	18.5	2900
28	XBD6.0/25G-LG	100	25	0.6	22	2900
29	XBD8.0/25G-LG	100	25	0.8	30	2900
30	XBD10.0/25G-LG	100	25	1	37	2900
31	XBD12.0/25G-LG	100	25	1.2	45	2900
32	XBD14.0/25G-LG	100	25	1.4	55	2900
33	XBD15.0/25G-LG	100	25	1.5	55	2900
34	XBD16.0/25G-LG	100	25	1.6	75	2900
35	XBD18.0/25G-LG	100	25	1.8	75	2900
36	XBD20.0/25G-LG	100	25	2	75	2900
37	XBD4.0/30G-LG	100	30	0.4	18.5	2900
38	XBD5.0/30G-LG	100	30	0.5	22	2900
39	XBD6.0/30G-LG	100	30	0.6	30	2900
40	XBD8.0/30G-LG	100	30	0.8	37	2900
41	XBD10.0/30G-LG	100	30	1	45	2900
42	XBD12.0/30G-LG	100	30	1.2	55	2900
43	XBD14.0/30G-LG	100	30	1.4	75	2900
44	XBD16.0/30G-LG	100	30	1.6	75	2900
45	XBD18.0/30G-LG	100	30	1.8	90	2900
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
46	XBD20.0/30G-LG	100	30	2	90	2900
47	XBD22.0/30G-LG	100	30	2.2	110	2900
48	XBD23.9/30G-LG	100	30	2.39	160	2900
49	XBD5.0/40G-LG	150	40	0.5	30	2900
50	XBD6.0/40G-LG	150	40	0.6	37	2900
51	XBD8.0/40G-LG	150	40	0.8	45	2900
52	XBD9.0/40G-LG	150	40	0.9	55	2900
53	XBD10.0/40G-LG	150	40	1	55	2900
54	XBD12.0/40G-LG	150	40	1.2	75	2900
55	XBD14.0/40G-LG	150	40	1.4	90	2900
56	XBD15.0/40G-LG	150	40	1.5	90	2900
57	XBD16.0/40G-LG	150	40	1.6	110	2900
58	XBD18.0/40G-LG	150	40	1.8	110	2900
59	XBD20.0/40G-LG	150	40	2	132	2900
60	XBD21.5/40G-LG	150	40	2.15	160	2900
61	XBD23.9/40G-LG	150	40	2.39	160	2900
62	XBD5.0/50G-LG	150	50	0.5	37	2900
63	XBD6.0/50G-LG	150	50	0.6	45	2900
64	XBD8.0/50G-LG	150	50	0.8	55	2900
65	XBD9.0/50G-LG	150	50	0.9	75	2900
66	XBD10.0/50G-LG	150	50	1	75	2900
67	XBD12.0/50G-LG	150	50	1.2	90	2900
68	XBD14.0/50G-LG	150	50	1.4	110	2900
69	XBD15.0/50G-LG	150	50	1.5	132	2900
70	XBD16.0/50G-LG	150	50	1.6	132	2900
71	XBD16.7/50G-LG	150	50	1.67	160	2900
72	XBD18.0/50G-LG	150	50	1.8	132	2900
73	XBD20.0/50G-LG	150	50	2	160	2900
74	XBD22.0/50G-LG	150	50	2.2	160	2900
75	XBD23.9/50G-LG	150	50	2.39	185	2900
76	XBD5.0/60G-LG	150	60	0.5	45	2900
77	XBD6.0/60G-LG	150	60	0.6	55	2900
78	XBD8.0/60G-LG	150	60	0.8	75	2900
79	XBD9.0/60G-LG	150	60	0.9	90	2900
80	XBD10.0/60G-LG	150	60	1	90	2900
81	XBD12.0/60G-LG	150	60	1.2	110	2900
82	XBD14.0/60G-LG	150	60	1.4	132	2900
83	XBD15.0/60G-LG	150	60	1.5	160	2900
84	XBD16.0/60G-LG	150	60	1.6	160	2900
85	XBD18.0/60G-LG	150	60	1.8	185	2900
86	XBD20.0/60G-LG	150	60	2	185	2900
87	XBD5.0/70G-LG	200	70	0.5	55	2900
88	XBD6.0/70G-LG	200	70	0.6	75	2900
89	XBD8.0/70G-LG	200	70	0.8	90	2900
90	XBD9.0/70G-LG	200	70	0.9	110	2900
91	XBD10.0/70G-LG	200	70	1	110	2900
92	XBD12.0/70G-LG	200	70	1.2	132	2900
93	XBD14.0/70G-LG	200	70	1.4	160	2900
94	XBD15.0/70G-LG	200	70	1.5	160	2900
95	XBD16.0/70G-LG	200	70	1.6	185	2900
96	XBD6.0/80G-LG	200	80	0.6	75	2900
97	XBD8.0/80G-LG	200	80	0.8	110	2900
98	XBD9.0/80G-LG	200	80	0.9	132	2900
99	XBD10.0/80G-LG	200	80	1	132	2900
100	XBD10.5/80G-LG	200	80	1.05	185	2900
