XBD-ISG立式单级消防泵组

产品型号：

提交咨询

 点击立刻咨询

产品介绍

型号意义

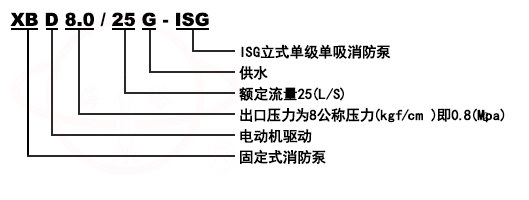

XBD-ISG立式单级消防泵组组型号意义

产品简介
XBD-ISG立式单级消防泵组是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-2006《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
具有高效率、低噪声、耐轻度腐蚀及结构紧凑、外形美观、体积小、重量轻、使用维护方便、密封性能可靠等特点。
产品通过国家强制性认证CCCF，一对一AB签。

产品特点
XBD-ISG立式单级消防泵组主要用于消防系统管道增压送水及设备配套等场合。

使用条件
XBD-ISG立式单级消防泵组由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座便于安装,增加泵运行稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计,管路配套方便。

结构示意图

序号	名称	序号	名称
1	泵体	6	泵盖
2	叶轮	7	机械密封
3	叶轮螺母	8	挡水圈
4	放气阀	9	电机
5	螺塞

性能参数

序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
1	XBD3.6/5G-ISG	50	5	0.36	4	2900
2	XBD4.8/5G-ISG	50	5	0.48	7.5	2900
3	XBD6.8/5G-ISG	50	5	0.68	11	2900
4	XBD8.3/5G-ISG	50	5	0.83	15	2900
5	XBD3.6/10G-ISG	80	10	0.36	7.5	2900
6	XBD4.4/10G-ISG	80	10	0.44	11	2900
7	XBD5.0/10G-ISG	80	10	0.5	15	2900
8	XBD5.8/10G-ISG	80	10	0.58	15	2900
9	XBD6.9/10G-ISG	80	10	0.69	18.5	2900
10	XBD8.3/10G-ISG	80	10	0.83	22	2900
11	XBD9.8/10G-ISG	80	10	0.98	30	2900
12	XBD10.8/10G-ISG	80	10	1.08	30	2900
13	XBD4.5/15G-ISG	80	15	0.45	15	2900
14	XBD5.3/15G-ISG	80	15	0.53	18.5	2900
15	XBD7.3/15G-ISG	80	15	0.73	30	2900
16	XBD8.3/15G-ISG	80	15	0.83	30	2900
17	XBD8.8/15G-ISG	80	15	0.88	30	2900
18	XBD10.4/15G-ISG	80	15	1.04	37	2900
19	XBD4.1/20G-ISG	100	20	0.41	15	2900
20	XBD4.7/20G-ISG	100	20	0.47	18.5	2900
21	XBD5.3/20G-ISG	100	20	0.53	22	2900
22	XBD6.3/20G-ISG	100	20	0.63	30	2900
23	XBD7.3/20G-ISG	100	20	0.73	30	2900
24	XBD8.3/20G-ISG	100	20	0.83	37	2900
25	XBD9.0/20G-ISG	100	20	0.9	37	2900
26	XBD10.4/20G-ISG	100	20	1.04	45	2900
27	XBD11.6/20G-ISG	100	20	1.16	55	2900
28	XBD12.8/20G-ISG	100	20	1.28	55	2900
29	XBD13.3/20G-ISG	100	20	1.33	55	2900
30	XBD14.2/20G-ISG	100	20	1.42	75	2900
31	XBD15.3/20G-ISG	100	20	1.53	90	2900
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min
32	XBD5.2/25G-ISG	100	25	0.52	22	2900
33	XBD6.0/25G-ISG	100	25	0.6	30	2900
34	XBD7.0/25G-ISG	100	25	0.7	30	2900
35	XBD8.0/25G-ISG	100	25	0.8	37	2900
36	XBD9.0/25G-ISG	100	25	0.9	45	2900
37	XBD11.6/25G-ISG	100	25	1.16	55	2900
38	XBD12.3/25G-ISG	100	25	1.23	75	2900
39	XBD13.1/25G-ISG	100	25	1.31	90	2900
40	XBD4.4/30G-ISG	100	30	0.44	22	2900
41	XBD5.6/30G-ISG	100	30	0.56	30	2900
42	XBD6.6/30G-ISG	100	30	0.66	37	2900
43	XBD7.6/30G-ISG	100	30	0.76	37	2900
44	XBD8.4/30G-ISG	100	30	0.84	45	2900
45	XBD9.6/30G-ISG	100	30	0.96	55	2900
46	XBD10.6/30G-ISG	100	30	1.06	55	2900
47	XBD12.1/30G-ISG	100	30	1.21	75	2900
48	XBD13.5/30G-ISG	100	30	1.35	75	2900
49	XBD14.4/30G-ISG	100	30	1.44	90	2900
50	XBD4.7/35G-ISG	125	35	0.47	37	2900
51	XBD5.7/35G-ISG	125	35	0.57	45	2900
52	XBD6.7/35G-ISG	125	35	0.67	45	2900
53	XBD7.7/35G-ISG	125	35	0.77	55	2900
54	XBD8.5/35G-ISG	125	35	0.85	55	2900
55	XBD9.7/35G-ISG	125	35	0.97	75	2900
56	XBD10.7/35G-ISG	125	35	1.07	75	2900
57	XBD12.2/35G-ISG	150	35	1.22	75	2900
58	XBD13.2/35G-ISG	150	35	1.32	75	2900
59	XBD13.9/35G-ISG	150	35	1.39	90	2900
60	XBD14.7/35G-ISG	150	35	1.47	132	2900
61	XBD4.0/40G-ISG	125	40	0.4	30	2900
62	XBD5.0/40G-ISG	125	40	0.5	37	2900
63	XBD6.0/40G-ISG	125	40	0.6	37	2900
64	XBD7.0/40G-ISG	125	40	0.7	45	2900
65	XBD8.1/40G-ISG	125	40	0.81	55	2900
66	XBD9.3/40G-ISG	125	40	0.93	75	2900
67	XBD10.3/40G-ISG	125	40	1.03	75	2900
68	XBD11.5/40G-ISG	125	40	1.15	90	2900
69	XBD11.8/40G-ISG	150	40	1.18	110	2900
70	XBD12.8/40G-ISG	150	40	1.28	75	2900
71	XBD13.5/40G-ISG	150	40	1.35	90	2900
72	XBD14.3/40G-ISG	150	40	1.43	110	2900
73	XBD7.0/50G-ISG	150	50	0.7	55	2900
74	XBD8.0/50G-ISG	150	50	0.8	55	2900
75	XBD9.0/50G-ISG	150	50	0.9	75	2900
76	XBD10.0/50G-ISG	150	50	1	90	2900
77	XBD11.4/50G-ISG	150	50	1.14	132	2900
序号	产品型号	口径	额定流量	额定压力	额定功率	额定转速
序号	产品型号	mm	L/s	Mpa	kW	r/min

附件安装方法
一、硬性联接

1、直接安装1进口阀门2直管3弯管4直管5进管6弯管7直管8出口阀门

2、联接板安装1进口阀门2直管3弯管4直管5联接板6直管7弯管8直管9出口阀门

二、柔性联接

1、联接板,加隔振器安装1进口阀门2挠性接头3弯管4直管5联接板6隔振器7直管8弯管9挠性接头10出口阀门

2、联接板,加隔振器安装1进口阀门2挠性接头3直管4联接板5隔振器6直管7出口阀门

易损件(机械密封及轴承)

电机功率	轴承	机械密封
0.18KW、0.12KW	201	104-12
0.25KW、0.37KW	202	104-14
0.55KW、0.75KW、1.1KW-2	204	109-18
1.1KW-4、 1.5KW、2.2KW-2	205	109-20
2.2KW-4、3KW	206	109-25
4KW	306	109-25
5.5KW、7.5KW-2、7.5KW-4	308	109-25
11KW、15KW、 18.5KW-2、22KW-2	309	109-35
18.5KW-4、22KW-4	311	109-45
30KW、37KW-2	312	109-45
37KW-4、45KW	313	109-45
55KW、75KW-2、90KW-2	314	109-55

管路损耗参考表

管径mm	流量(L/S)
管径mm	1	2	4	6	8	10
25	3.2	13
38	3.5	14	15				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
75		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.					80	90
125				0.2	0.4	0.6	1.3	2.7	4.1	5.9	10.						100	110
150					0.1	0.2	0.5	1.1	1.6	2.3	4.2	6.4	9.4						120	130
175						0.1	0.2	0.5	0.7	1.0	1.9	2.9	4.3	5.8	7.7	9.6					140	160
200							0.1	0.2	0.3	0.5	0.9	1.5	2.1	2.9	3.7	4.7	6.1	7.2	8.5				180	200
250								0.1	0.1	0.2	0.3	0.5	0.7	0.9	1.2	1.5	1.9	2.3	2.8	3.3	3.7	4.9	5.2
300										0.1	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.9	1.1	1.3	1.5	2.0	2.4	3.0

阀及弯管折合直管长度

种类	折合直管直径倍数	备注
全开闸阀	12	未畅开加倍
标准弯管	25
逆止阀	100
底阀	100	部分堵塞加倍

一定管路直么之流量限制

管路直径流量流速mmL/Sm/s2512.04382.51.69504.172.12656.672.017510.02.2610018.42.33

管路直径流量流速mmL/Sm/s12530.02.4415043.02.4517560.02.4920083.32.69250133.32.72300192.02.71

故障原因及排除方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。 b、电机运行方向不对,电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体,泵腔内有空气。 e、进口供水不足,吸程过高,底阀漏水。 f、管路阻力过大,泵选型不当。	a、检查,去除阻塞物 b、调整电机方向,坚固电机接线 c、拧紧各密封面,排除空气 d、打开泵上盖或打开排气阀排尽空气 e、停机检查、调整(并网自来水管和带吸程使用易出现此现象 f、减少管路弯道,重新选泵。
2、水泵流量不足	a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损	a、先按1.排除 b、去除阻塞物重新调整阀门开度。 c、稳压。 d、更换叶轮。
3、功率过大	a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。	a、调节流量关小出口阀门。 b、降低 c、更换叶轮
4、杂音振动	a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、电机超载发热运行。	a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。
5、电机发热	a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。	a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。
6、水泵漏水	a、机械密封磨损。 b、水泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。	a、更换。 b、焊补或更换。 c、修整。 d、坚固。
