SL立式玻璃钢化工泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

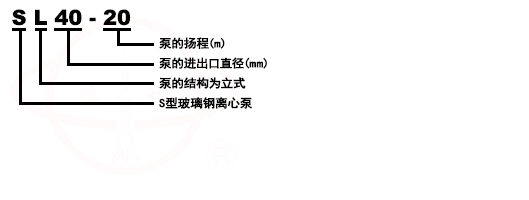

型号意义
SL立式玻璃钢化工泵型号意义

产品简介
SL立式玻璃钢化工泵为单级单吸离心式管道泵。属新型节能泵,介质过流部分全部采用改性酚醛玻璃钢经高温高压工艺精心制作而成,具有强耐腐蚀、高耐温性、重量轻、比强度高、不变形等优点。
SL立式玻璃钢化工泵该泵设计选型先进,结构简单,运转平衡、性能可靠、高效低耗、保养维修方便,是现阶段耐腐蚀领域中理想的选用泵型。

工作条件
SL立式玻璃钢化工泵适用于输送各种浓度盐酸、低浓度硫酸等非氧化性强酸、有机酸、无机盐类及多种有机溶剂,广泛适用于化工、石化、制药、农药、日化、化纤、水处理、机械、冶金、环保等行业的防腐蚀领域。

技术参数
SL立式玻璃钢化工泵流量：3.2～12.5m3/h;
SL立式玻璃钢化工泵扬程：12.5～32m;
SL立式玻璃钢化工泵转速：2900r/min;
SL立式玻璃钢化工泵功率：0.75～4KW;
SL立式玻璃钢化工泵口径：25 ~ 50mm;
SL立式玻璃钢化工泵适用温度：<100℃。

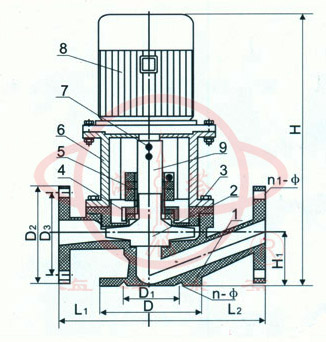

结构示意图

	1	泵体
	2	叶轮
	3	泵盖
	4	静环压盖
	5	机械密封
	6	托架
	7	柱头螺钉
	8	电机
	9	叶轮轴

性能参数及安装尺寸

型　号	流量 m³/h	扬程 m	转　速 r/min	汽蚀余量 m	效率％	电机功率 kw
SL25-12.5	3.2	12.5	2900	3	37	0.55
SL40-20	6.3	20	2900	3	45	1.1
SL50-20	12.5	20	2900	3	57	2.2
SL50-32	12.5	32	2900	3	47	3/4

型号	DN	D	D1	D2	b	n	d	L1	L2	H	H1	D3	D4	b1	n1	d1
SL25-12.5	25	115	85	65	15	4	14	110	130	430	70	125	100	16	4	14
SL40-20	40	145	110	88	19	4	18	140	160	460	80	150	11O	15	4	14
SL50-20	50	160	125	100	21	4	18	160	180	580	100	172	140	16	4	14
SL50-32(3kw)	50	160	125	100	21	4	18	180	200	660	120	200	165	20	4	18
SL50-32(4kw)	50	160	125	100	21	4	18	180	200	680	120	200	165	20	4	18

装使用及注意事项和维护
1、本泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础,安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
2、安装的位置泵体如果高于液面,必须附装灌液装置。
3、泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应关闭液管阀门,避免液体倒流。
5、定时检查,电机电流值,不得超过电机额定电流。
6、注意平时保养,经常检查泵运行是否平稳。有无异常震动,注意更换弹性块。视油标补充轴承的润滑油,定期更换机架中的润滑油(一般三个月必须换1次)。
