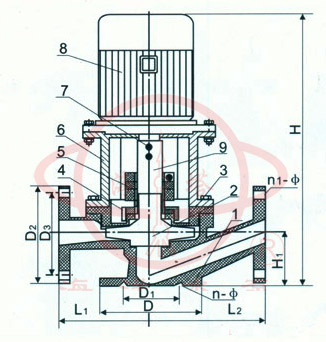

1 | 泵体 | |
2 | 叶轮 | |
3 | 泵盖 | |
4 | 静环压盖 | |
5 | 机械密封 | |
6 | 托架 | |
7 | 柱头螺钉 | |
8 | 电机 | |
9 | 叶轮轴 |
型 号 | 流 量 | 扬 程 | 转 速 | 汽蚀余量 | 效率 | 电机功率 |
SL25-12.5 | 3.2 | 12.5 | 2900 | 3 | 37 | 0.55 |
SL40-20 | 6.3 | 20 | 2900 | 3 | 45 | 1.1 |
SL50-20 | 12.5 | 20 | 2900 | 3 | 57 | 2.2 |
SL50-32 | 12.5 | 32 | 2900 | 3 | 47 | 3/4 |
型号 | DN | D | D1 | D2 | b | n | d | L1 | L2 | H | H1 | D3 | D4 | b1 | n1 | d1 |
SL25-12.5 | 25 | 115 | 85 | 65 | 15 | 4 | 14 | 110 | 130 | 430 | 70 | 125 | 100 | 16 | 4 | 14 |
SL40-20 | 40 | 145 | 110 | 88 | 19 | 4 | 18 | 140 | 160 | 460 | 80 | 150 | 11O | 15 | 4 | 14 |
SL50-20 | 50 | 160 | 125 | 100 | 21 | 4 | 18 | 160 | 180 | 580 | 100 | 172 | 140 | 16 | 4 | 14 |
SL50-32(3kw) | 50 | 160 | 125 | 100 | 21 | 4 | 18 | 180 | 200 | 660 | 120 | 200 | 165 | 20 | 4 | 18 |
SL50-32(4kw) | 50 | 160 | 125 | 100 | 21 | 4 | 18 | 180 | 200 | 680 | 120 | 200 | 165 | 20 | 4 | 18 |
