CQ不锈钢磁力泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

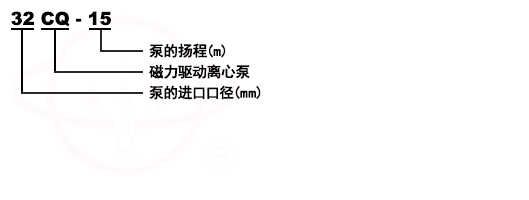

型号意义

CQ不锈钢磁力泵型号意义

产品简介
CQ不锈钢磁力泵(简称磁力泵),是应用现代磁学原理。采用内外磁钢推拉传递,磁路中间用隔离套将液体封闭在隔离套内,以静密封代动密封。彻底解决了其它泵机械密封无法避免的跑,冒,滴漏之弊病。该磁力泵是我厂技术人员参考了大量相关资料。按照国标JJB/T774295标准生产。
CQ不锈钢磁力泵具有结构简单、外型美观、体积小、噪音低、运转可靠、使用维修方便等优点。按材质分为不锈钢和工程塑料两大类。是一种广泛的无泄漏泵。

产品特点
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造,加上无泄漏密封结构设计,确保化学流体的安全输送。
泵的高效率达到50-55%,泵的设计过程是充分考虑了节能。
结构简单,主要部件模块化,以便于简便快速成的拆卸和检查。易损件可单独更换。

产品用途
CQ不锈钢磁力泵选用耐腐蚀,高强度的不锈钢,工程塑料氮化硅陶瓷等材料制造。适用于石油、化工、制药、电镀、环保、食品、水处理科研机构、国防工业等单位抽送酸、碱、油类、毒液稀有贵重液、挥发性液体、以及循环水设备配套。特别适合易漏、易燃、易爆液体的抽送,选用此泵更为理想。
CQ不锈钢磁力泵具有结构简单、外形美观、体积小、噪音低、运转平稳使用维修方便等优点。按材质分为不锈钢和工程塑料两大类。塑料类零部件均为注塑成型,因而生产效率高,加工成本低,产品极具价格竞争优势是一种广泛的无泄漏泵。

结构示意图


1、泵壳	2、叶轮	3、隔板	4、泵轴	5、磁内转子

6、隔离套	7、动环	8、轴承	9、静环	10、密封圈

性能参数

型号	口径(mm)		扬程	流量	电机功率	转速	电压	吸程	材料
型号	进口	出口	m	L/min	KW	r/min	V	m	材料
16CQ-8	16	12	8	25	0.18	2800	220/380	3	不锈钢
10CQ-3	10	8	3	19	0.025	2800	220	2.5	不锈钢
14CQ-5	14	10	5	20	0.12	2800	220/380	3	不锈钢
16CQ-8	16	12	8	25	0.18	2800	220/380	3	不锈钢
20CQ-12	20	14	12	50	0.37	2800	220/380	4	不锈钢
25CQ-15	25	20	15	110	1.1	2800	380	4	不锈钢
32CQ-15	32	25	15	110	1.1	2800	380	4	不锈钢
32CQ-25	32	25	25	110	1.1	2800	380	4	不锈钢
40CQ-20	40	32	20	180	2.2	2800	380	7.5	不锈钢
40CQ-32	40	32	32	200	4	2800	380	8	不锈钢
50CQ-25	50	40	25	240	4	2800	380	8.3	不锈钢
50CQ-40	50	40	40	220	4	2800	380	8	不锈钢
50CQ-50	50	40	50	130	5.5	2800	380	8	不锈钢
65CQ-25	65	50	25	280	5.5	2800	380	7	不锈钢
65CQ-35	65	50	35	450	7.5	2800	380	6	不锈钢
80CQ-35	80	65	35	850	11	2800	380	7	不锈钢
80CQ-50	80	65	50	850	15	2800	380	7	不锈钢
100CQ-32	100	80	32	1000	15	2800	380		不锈钢

安装和使用说明
一、磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

注意事项
一、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、磁力泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

故障和排除方法

故障形式	产生原因	排除方法
泵不出水	1、水泵反转2、进水管首漏气3、泵腔蓄水太少4、电压太高,启动时联轴器的滑5、吸程太高	改变电机接线杜绝漏气增加蓄水量调正电压隆低泵安装位置
流量不足	1、吸入管径太小2、叶轮流道阻塞3、扬程过高4、转速太低	调换进水管清洗叶轮开大出水阀恢复额定转速
扬程过低	1、流量过大2、转速太低	关小出水阀恢复额定转速
噪音太大	1、轴严重磨损2、轴套严重磨损3、驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	O型密封圈损坏	更换O型密封圈
