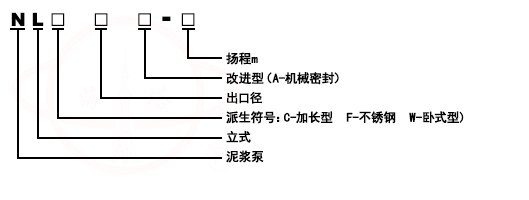

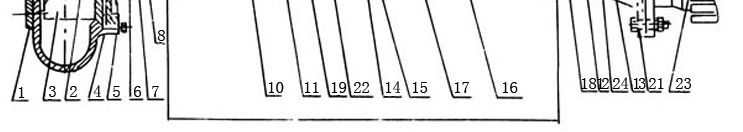

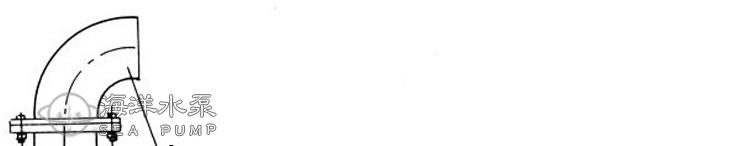

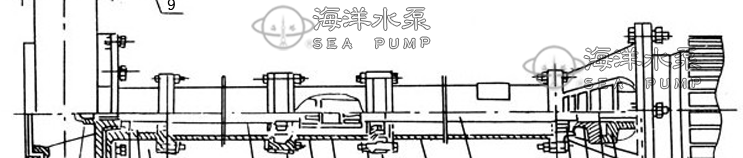

序号 | 型式/另件名称 | 序号 | 型式/另件名称 | 序号 | 型式/另件名称 |
1 | 网罩 | 9 | 出水弯头 | 17 | 支撑筒 |
2 | 叶轮螺母 | 10 | 泵轴 | 18 | 轴承盖 |
3 | 叶轮 | 11 | 轴承 | 19 | 从动联轴器 |
4 | 泵壳 | 12 | 从动联轴器 | 20 | 电机座 |
5 | 泵座 | 13 | 主动联轴器 | 21 | 电机座C |
6 | O型圈 | 14 | 联接筒 | 22 | 主动联轴器 |
7 | 油封 | 15 | 轴承座 | 23 | 电动机 |
8 | 轴套 | 16 | 联接轴 | 24 | 弹性块 |
型号 | 转速 n | 流量 Q | 扬程 H | 效率 n | 电机功率 | 立式泵全长 | 机泵重量 |
NL50-8 | 1450 | 20-30 | 8-9 | 42 | 1.5 | 1310 | 63 |
NL50-12 | 1450 | 25-38 | 12-14 | 41 | 3 | 1310 | 80 |
NL50-24 | 1450 | 25-38 | 20-24 | 41 | 5.5 | 1430 | 152 |
NL65-16 | 1450 | 50-60 | 15-18 | 42 | 5.5 | 1430 | 152 |
NL65-25 | 1450 | 50-60 | 20-25 | 42 | 11 | 1510 | 265 |
NL76-9 | 1450 | 50-70 | 9-10 | 42 | 3 | 1350 | 90 |
NL76-16 | 1450 | 50-70 | 14-16 | 42 | 5.5 | 1430 | 152 |
NL76-20 | 1450 | 50-70 | 18-20 | 42 | 7.5 | 1430 | 155 |
NL80-8 | 1450 | 60-70 | 7-9 | 56 | 4 | 1400 | 120 |
NL80-12 | 1450 | 80-120 | 11-13 | 56 | 7.5 | 1430 | 145 |
NL80-25 | 1450 | 80-100 | 25 | 56 | 11 | 1550 | 270 |
NL100-7 | 1450 | 70-80 | 6-8 | 61 | 4 | 1430 | 130 |
NL100-10 | 1450 | 100 | 10 | 61 | 7.5 | 1450 | 160 |
NL100-16 | 1450 | 80-100 | 15-17 | 61 | 15 | 1510 | 270 |
NL100-25 | 1450 | 80-100 | 20-25 | 61 | 18.5 | 1690 | 350 |
NL150-12 | 1450 | 100-150 | 11-13 | 66 | 18.5 | 1690 | 350 |
NL150-16 | 1450 | 120-180 | 15-20 | 68 | 22 | 1690 | 370 |
现象 | 产生原因 | 排除方法 |
不 | 1、馈电线有断路。 2、电压太低。 3、两个半联轴器间无轴向间隙并卡死。 4、叶轮被杂物卡住。 5、叶轮与蜗壳紧贴。 6、螺帽脱落和平键损坏使叶轮打滑。 7、联轴器平键损坏。 | 1、查看熔断保险丝和接线,并更换之。 2、调高电压或等电压升高后再用。 3、调整两个半联轴器之间轴向间隙为0.5毫米。 4、排除杂物。 5、重新装配,分离叶轮和蜗壳。 6、安装平键与螺帽。 7、换装平键。 |
超 | 1、泵各部装配不当,转动困难,异物卡住。 2、同心度变动,轴承损坏,轴变形。 3、旋向相反。 4、扬程过低,流量过大。 | 1、重新装配,取出异物。 2、修正零件,调换轴承。 3、变换电机旋向。 4、尽量避免长时间使用。 |
流 | 1、吸口被阻,泥潭粪坑欠深,泵吸不到泥粪。 2、输泥管被阻。 3、电机转速低于额定转速。 4、叶轮打坏。 5、扬程过高,输送过远。 6、旅向相反。 7、泄漏较大。 8、叶轮上绕有杂物。 9、介质太稠或供应量不路。 | 1、排除吸口阻档物,移动泵,使蜗壳全部埋入泥浆粪水中。 2、检査管道,取出阻档物。 3、提高电机转速。 4、调换叶轮。 5、减少扬程,缩短输送距离。 6、改换电机旋向。 7、检查泄漏原因,并更换引起泄漏的另件。 8、排除杂物。 9、冲稀介质,增大供应量。 |
噪 | 1、叶轮与蜗壳磨擦。 2、轴承已损坏或少油。 3、泵轴与电机不同心,轴弯曲。 4、螺帽有松动。 5、蜗壳中有杂物。 6、工作液中有硬物。 7、吸口有空气渗入。 8、汲送液体温度过高。 | 1.检查泵的装配并调整之。 2.调换轴承或加油。 3.调同心,校正轴。 4.拧紧螺帽。 5.排除杂物。 6.控制进泵杂物尺度,加密滤网。 7.深埋蜗壳。 8.降低液体温度。 |
