ZH-100A型手摇计量加油泵

产品型号：

产品介绍

产品概况
ZH-100A型手摇计量加油泵适用于各地中小型油库、加油站、农机站、企业厂矿、车队、车辆船舶、机场等单位使用。 ZH-100A型手摇计量加油泵结构紧凑,具有体积小重量轻、移动方便、操作简单,只需一人用手往复摇动手柄,即可连续出油、本泵配置立式YL-25型25mm计量表(指针可回零),可用配置的1寸加油枪在皮管出口处起开关作用,避免停止工作时皮管内积油料的浪费。

技术参数
1、进出口径25mm(胶管内径25mm)
2、计量表误差 ±2%
3、大压力2Kg/cm2
4、活塞行程90mm
5、活塞直径100mm
6、允许扬程15~20米
7、允许吸程4-5米
8、往复次数35-45次/分
9、流量35-55升/分
10、整机重量 27公斤

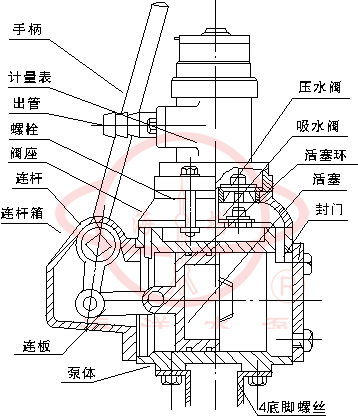

结构图

ZH手摇泵结构图

技术规范

型号	口径(mm)	流量(L/min)	吸程(m)	扬程(m)	计量精度
ZH-100A	25	40-65	4-5	20-25	±1%

故障原因及排除方法

故障	原因	解决办法
不出油	进管漏气、堵塞	检查进管
不出油	三脚阀倒置、磨损	拆下油表将阀照原位装上、更换
不出油	活塞环磨损	更换活塞环
出油数据部符	流量表精度降低	拧开调节器进行调节或更换
