SKA(2BV)水环式真空泵

产品型号：

产品介绍

用途及使用范围
SKA(2BV)水环式真空泵适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压(97%真空度)当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,如配大气喷射器(见附件表)吸气压力可达10mbar,喷射器可直接装在真空泵上。作为压缩机用时,其压力至0.26mbar(绝压)。
SKA(2BV)水环式真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封,具有结构简单,安装简捷、无油、安全可靠等特点。

工作原理
1、机泵同轴式直联设计,节省空间,易于安装;
2、采用机械密封作为标准配置,消除了泄露,维护简便;
3、运行平稳,噪音可低至62分贝;
4、统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,不锈钢材质则更适用于更为苛刻的应用;
5、独特的柔性排气口设计,不会产生过压缩,确保-TSKA在其性能范围内效率良好。

工作原理

SKA(2BV)水环式真空泵如图(1)所示叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,SKA型水环式真空泵水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,SKA型水环式真空泵就连续不断地抽吸或压送气体。SKA(2BV)水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当SKA(2BV)水环式真空泵排出的气体不再利用时,在SKA型水环式真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证泵能达到所要求的技术要求和性能指标。
当SKA型水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入SKA(2BV)水环式真空泵内。压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水．以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达能技术指标,满工艺要求。

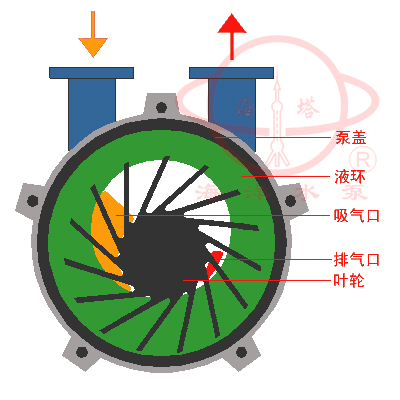

SKA(2BV)水环式真空泵结构图及工作原理

图一水环真空泵及压缩机工作原理图

主要应用领域

真空过滤	化学制品过滤厂/化学制品处理厂/ 铁矿厂采矿业/磷肥厂/造纸厂/家禽加工厂/选煤厂	蒸汽回收	(蒸馏器,装卸站)
		水泵引水	(自来水厂)
		冷凝器水箱补水	(电站)
真空蒸馏	牛奶厂,食品厂,化工厂,纸浆厂	烘干	(化工、医药制造业)
真空消毒	医院,医务室,实验室	木材处理/干燥
挤出成型	塑料行业	医药/实验室真空
成型	塑料,聚乙烯,橡胶,轮胎等制造业	溶剂回收
浸渍	食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等	土壤净化
浸渍	食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等	真空包装
液体脱气	食品加工,水软化,瓶装厂	萃取
压缩空气再生	纸浆,钢铁,汽车,玻璃,化工	制革
食品加工	食品加工厂,牛奶厂	罐装

技术规范

型号	老型号	气量 (m³/min)	极限真空 (MPa)	电机功率 (kw)	泵转速 (R.P.m)	工作液流量 (L/min)	噪音 (A)	重量 (kg)
SKA₂0.60	2BV-2060	0.45	0.097	0.81	2880	2	62	37
SKA₂0.61	2BV-2061	0.86	0.097	1.45	2880	2	65	41
SKA₂0.70	2BV-2070	1.33	0.097	2.35	2850	2.5	66	66
SKA₂0.71	2BV-2071	1.83	0.097	3.85	2860	4.2	72	85
SKA₅110	2BV-5110	2.75	0.097	4	1450	6.7	63	120
SKA₅111	2BV-5111	3.83	0.097	5.5	1450	8.3	68	150
SKA₅121	2BV-5121	4.66	0.097	7.5	1450	10	69	210
SKA₅131	2BV-5131	6.66	0.097	11	1430	15	73	280
SKA₅161	2BV-5161	8.33	0.097	15	970	20	74	390
注：1、表中所列数据在下列技术条件下测出： ① 大气压力101325Pa(1013mbar) ② 进水温度15℃ ③ 吸入空气温度20℃ ④ 空气相对湿度70% 2、性能允许偏差±10%

启动与停车
1、水环真空泵启动
SKA(2BV)水环式真空泵长期停车的泵在开动以前,必须用手转动数圈,以证实水环真空泵内没有卡住或其它损坏现象。
SKA(2BV)水环式真空泵启动按以下顺序进行(参见图5)
(1)打开排气管阀门。
(2)启动电动机(应注意电机的正反转)
(3)迅速打开图5供水管2。逐渐增加供水量,至供水量符合规定要求为止,(应注意不要干运行真空泵)。
2、水环真空泵停车
SKA(2BV)水环式真空泵停车按以下顺序：
(1)(如进气管有阀门)关闭进气管上的阀门。
(2)关闭供水管2,并迅速关停真空泵。
(3)停车后应将泵腔内的水放掉,以免再次启动时,会造成叶片与泵轴断裂。

维护
1、SKA(2BV)水环式真空泵为避免磨损叶轮、泵体或卡住叶轮,随气体和工作液进入泵腔的灰尘颗粒,可通过SKA型水环式真空泵泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液,须经软化,或在一定周期内用溶液清洗泵。
3、SKA(2BV)水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃,不允许超过55℃～60℃,正常工作的轴承每年应装油1-2次,每年至少清洗轴承一次,并将润滑油全部更换。
4、SKA(2BV)水环式真空泵采用的机械密封,出现泄漏现象,应检查机械密封的动、静环是否已损坏,或是密封圈已老化,如出现上述情况,均需更换新零件。

设备安装
1、水环真空泵的安装：
SKA(2BV)水环式真空泵和压缩机在安装时,安装面必须水平,并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵,在安装时,应在吸气管上安装上过滤网。
2、水环真空泵气水分离器的安装
SKA(2BV)水环式真空泵气水分离器可直接安装在水环真空泵的排气口上,并用螺栓固定牢固。气水分离器有一管路与泵相连,由此供给水环真空泵工作需水量,其余工作水由供水管供给,供水量大小由管路上的阀门调节。
SKA(2BV)水环式真空泵或压缩机的进气管上应装有逆止阀,以便在停车时,防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

故障分析及排除方法

水环式真空泵故障现象	水环式真空泵可能原因	水环式真空泵排除方法
真空泵电机不起动;无声音	两根电源线断裂	检查接线
电机不起动;有嗡嗡声	一根接线断,电机转子堵转叶轮故障电机轴承故障	必要时排空清洁泵,修正叶轮间隙换叶轮换轴承
电机开动时,电流断路器跳闸	绕组短路电机过载排气压力过高工作液过多	检查电机绕组降低工作液流量降低排气压力减少工作液
消耗功率过高	产生沉淀	清洁、除掉沉淀
真空泵不产生真空	无工作液系统泄漏严重旋转方向错	检查工作液修复泄漏处更换两根导线改变旋转方向
真空泵真空度太低	泵太小工作液流量太小工作液温度过高(<15℃) 磨蚀系统轻度泄漏密封泄漏	用大一点的泵加大工作液流量冷却工作液,加大流量更换零件修复泄漏处检查密封
真空泵尖锐噪声	产生气蚀工作液流量过高	联接气体蚀保护件检查工作液,降低流量
真空泵泄漏	密封垫坏	检查所有密封面
