ZCQ不锈钢自吸磁力离心泵
ZCQ不锈钢自吸磁力离心泵
ZCQ不锈钢自吸磁力离心泵

产品型号：

提交咨询
点击立刻咨询
产品介绍

型号意义

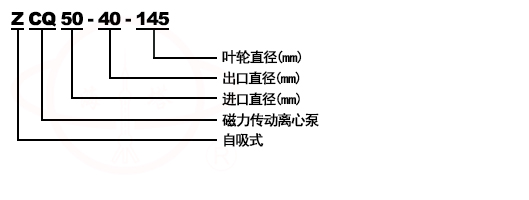

ZCQ不锈钢自吸磁力离心泵型号意义



产品简介
ZCQ不锈钢自吸磁力离心泵,(以下简称自吸泵)该泵以静密封取代动密封, 使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造,即有CQ磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水、自吸高度4米, 该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送.



产品特点
ZCQ不锈钢自吸磁力离心泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。因此,它是有广泛用途,我们真诚地向用户推荐这种新产品.



结构示意图

ZCQ不锈钢自吸磁力离心泵结构示意图

ZCQ不锈钢自吸磁力离心泵泵体(不锈钢)

ZCQ不锈钢自吸磁力离心泵止回阀(氟橡胶

ZCQ不锈钢自吸磁力离心泵静环

ZCQ不锈钢自吸磁力离心泵叶轮(不锈钢)

1、泵体(不锈钢)

2、止回阀(氟橡胶)

3、静环

4、叶轮(不锈钢)

ZCQ不锈钢自吸磁力离心泵密封圈

ZCQ不锈钢自吸磁力离心泵前后轴套

ZCQ不锈钢自吸磁力离心泵内磁钢总成

ZCQ不锈钢自吸磁力离心泵隔离套

5、密封圈

6、前后轴套

7、内磁钢总成

8、隔离套

ZCQ不锈钢自吸磁力离心泵隔板

ZCQ不锈钢自吸磁力离心泵泵轴

ZCQ不锈钢自吸磁力离心泵外磁钢总成

ZCQ不锈钢自吸磁力离心泵联接架

9、隔板

10、泵轴

11、外磁钢总成

12、联接架




性能参数

型号

口径(mm)

扬程

流量

电机功率

转速

电压

吸程

进口

出口

m

L/min

KW

r/min

V

m

ZCQ25-20-115

25

20

15

110

1.1

2900

380

4

ZCQ32-25-115

32

25

15

110

1.1

2900

380

4

ZCQ32-25-145

32

25

25

110

1.1

2900

380

4

ZCQ40-32-132

40

32

20

180

2.2

2900

380

4

ZCQ40-32-160

40

32

32

180

4.0

2900

380

4

ZCQ50-40-145

50

40

25

240

4

2900

380

4

ZCQ50-40-160

50

40

32

220

4

2900

380

4

ZCQ65-50-145

65

50

25

280

5.5

2900

380

4

ZCQ65-50-160

65

50

32

450

7.5

2900

380

4

ZCQ80-65-125

80

65

20

800

7.5

2900

380

4

ZCQ80-65-160

80

65

32

800

15

2900

380

4

ZCQ100-80-160

100

80

32

1500

22

2900

380

4



安装与使用
一、ZCQ不锈钢自吸磁力离心泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀.
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力传动离心泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.



注意事项
一、因ZCQ不锈钢自吸磁力离心泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、ZCQ不锈钢自吸磁力离心泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。



常见故障原因及解决方法

故障形式

产生原因

排除方法

泵不出水

 1、水泵反转2、进水管首漏气3、泵腔蓄水太少4、电压太高,启动时联轴器的滑5、吸程太高

 改变电机接线杜绝漏气增加蓄水量调正电压隆低泵安装位置

流量不足

 1、吸入管径太小2、叶轮流道阻塞3、扬程过高4、转速太低

 调换进水管清洗叶轮开大出水阀恢复额定转速

扬程过低

 1、流量过大2、转速太低

 关小出水阀恢复额定转速

噪音太大

 1、轴严重磨损2、轴套严重磨损3、驱动磁钢杯与隔离套接触

 更换泵轴更换轴套拆除泵头重新组装

漏液

 O型密封圈损坏

 更换O型密封圈



附表 主要材料的耐腐蚀性能(供能考)
