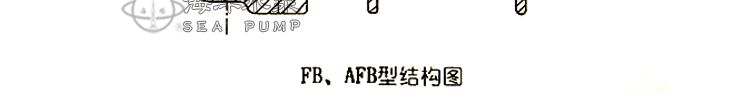

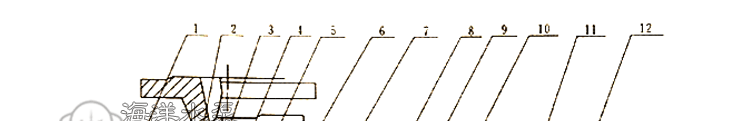

序号 | 名称 | 序号 | 名称 | 序号 | 名称 | |
1 | 泵壳 | 5 | 泵盖 | 9 | 轴承体 | |
2 | 密封环 | 6 | 密封盖 | 10 | 泵轴 | |
3 | 叶轮 | 7 | 机械密封 | 11 | 轴承 | |
4 | 叶轮螺母 | 8 | 轴承盖 | 12 | 联轴节 |
型号 | 进出口径(mm) | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 转速(r/min) |
25FB-16 | 25×25 | 3.6 | 16 | 1.1 | 2900 |
25FB-16A | 25×25 | 3.27 | 12.5 | 0.75 | 2900 |
25FB-25 | 25×25 | 3.6 | 25 | 1.5 | 2900 |
25FB-25A | 25×25 | 3.27 | 20 | 1.1 | 2900 |
25FB-40 | 25×25 | 3.6 | 40 | 3 | 2900 |
25FB-40A | 25×25 | 3.27 | 33.5 | 2.2 | 2900 |
40FB-16 | 40×32 | 7.2 | 16 | 1.5 | 2900 |
40FB-16A | 40×32 | 6.55 | 12 | 1.1 | 2900 |
40FB-20 | 40×32 | 7.2 | 20 | 1.5 | 2900 |
40FB-25 | 40×32 | 7.2 | 25 | 2.2 | 2900 |
40FB-25A | 40×32 | 6.55 | 20.5 | 1.5 | 2900 |
40FB-40 | 40×32 | 7.2 | 40 | 3 | 2900 |
40FB-40A | 40×32 | 6.55 | 32 | 2.2 | 2900 |
40FB-63 | 40×32 | 7.2 | 63 | 7.5 | 2900 |
40FB-63A | 40×32 | 6.72 | 56 | 5.5 | 2900 |
型号 | 进出口径(mm) | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 转速(r/min) |
50FB-16 | 50×40 | 14.4 | 16 | 2.2 | 2900 |
50FB-16A | 50×40 | 13.1 | 12 | 1.5 | 2900 |
50FB-25 | 50×40 | 14.4 | 25 | 4 | 2900 |
50FB-25A | 50×40 | 13.1 | 20 | 3 | 2900 |
50FB-40 | 50×40 | 14.4 | 40 | 5.5 | 2900 |
50FB-40A | 50×40 | 13.1 | 32.5 | 5.5 | 2900 |
50FB-63 | 50×40 | 14.4 | 63 | 11 | 2900 |
50FB-63A | 50×40 | 13.1 | 54.5 | 7.5 | 2900 |
65FB-25 | 65×50 | 28.8 | 25 | 5.5 | 2900 |
65FB-25A | 65×50 | 26.2 | 20 | 4 | 2900 |
65FB-30 | 65×50 | 28.8 | 30 | 7.5 | 2900 |
65FB-30A | 65×50 | 26.2 | 25 | 5.5 | 2900 |
65FB-40 | 65×50 | 28.8 | 40 | 11.5 | 2900 |
65FB-40A | 65×50 | 26.2 | 32 | 7.5 | 2900 |
65FB-64 | 65×50 | 28.8 | 64 | 15 | 2900 |
65FB-64A | 65×50 | 26.2 | 55 | 7.5 | 2900 |
型号 | 进出口径(mm) | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 转速(r/min) |
80FB-15 | 80×65 | 54.4 | 15 | 5.5 | 2900 |
80FB-15A | 80×65 | 49.1 | 11.5 | 4 | 2900 |
80FB-24 | 80×65 | 54.4 | 24 | 7.5 | 2900 |
80FB-24A | 80×65 | 49.1 | 19 | 7.5 | 2900 |
80FB-38 | 80×65 | 54.4 | 38 | 15 | 2900 |
80FB-38A | 80×65 | 49.1 | 30.5 | 11 | 2900 |
80FB-60 | 80×65 | 54.4 | 60 | 22 | 2900 |
80FB-60A | 80×65 | 49.1 | 52 | 18.5 | 2900 |
100FB-23 | 100×80 | 100.8 | 23 | 15 | 2900 |
100FB-23A | 100×80 | 91.8 | 17.5 | 11 | 2900 |
100FB-37 | 100×80 | 100.8 | 37 | 22 | 2900 |
100FB-37A | 100×80 | 91.8 | 29 | 18.5 | 2900 |
100FB-57 | 100×80 | 100.8 | 57 | 37 | 2900 |
100FB-57A | 100×80 | 91.8 | 52 | 37 | 2900 |
150FB-22 | 150×100 | 190.8 | 22 | 22 | 2900 |
150FB-22A | 150×100 | 173.5 | 17.5 | 18.5 | 2900 |
150FB-35 | 150×100 | 190.8 | 35 | 37 | 2900 |
150FB-35A | 150×100 | 173.5 | 28 | 30 | 2900 |
150FB-56 | 150×100 | 190.8 | 56 | 55 | 2900 |
150FB-56A | 150×100 | 173.5 | 50 | 37 | 2900 |
型号 | 进出口径(mm) | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 转速(r/min) |
故障现象 | 原因 | 排除方法 |
打不出液体
| 1.泵没有灌液体 | 1.重灌液体 |
2.吸入管、排出管、叶轮被杂物阻塞 | 2.清除杂物 | |
3.吸入管有空气 | 3.修理管路 | |
4.吸上高度太高 | 4.降低泵安装高度 | |
5.排出管过细、管路损失过大 | 5.换与泵口同口径管 | |
6.要求扬程大于泵扬程 | 6.更换新泵 | |
7.输送热的或易挥发性介质 | 7.降低吸入高度、倒灌 | |
8.转向反 | 8.改变转向 | |
流量不够
| 1.底阀太小 | 1.另配置新底阀 |
2.吸入管路浸入液体深度不够有空气带入浆内 | 2.增加浸入深度 | |
3.吸入管路过小或有杂物阻塞 | 3.换粗管、清除杂物 | |
4.叶轮腐蚀严重 | 4.换新叶轮 | |
扬程不够
| 1.叶轮腐蚀严重 | 1.换新叶轮 |
2.泵性能不符合要求 | 2.换新泵 | |
泵振动严重
| 1.泵与电机轴不同心 | 1.将电机与泵轴线重新调整对准 |
2.泵轴弯曲 | 2.卸下校直或换新轴 | |
泵轴承过热 | 1.润滑油(脂)没有或不足 | 1.加油 |
2.电机和泵轴不同心 | 2.调整轴心 | |
3.轴承损坏 | 3.更换新轴承 | |
轴封漏 | 1.进口压力过高 | 1.降低进口压力或关小进口闸阀 |
电机过热 | 1.配置电机功率不够 | 1.更换较大功率新电机 |
