ZKG不锈钢真空引水罐

产品型号：

提交咨询

 点击立刻咨询

产品介绍

产品简介
使用前真空引水罐内须加满水,当罐内的水被水泵吸出,罐内产生负压（真空）后，由于大气压的作用，蓄水池内的水通过吸水管进入真空罐，通过水泵源源不断的供水。

工作原理
真空引水罐使用于无自吸功能的下吸式（水低泵高）水泵，ZQ系列真空引水罐结构独特，真空度高，从而保证了水泵较高的工作效率，真空引水罐是代替真空泵的理想选择。

泵前真空引水罐是一种水泵吸水设备，也称为真空罐、真空引水罐、自动引水装置。它是一具密封的罐体，串联在泵前吸水管上，使水泵吸水口由负压吸水变为正压吸水。应用真空引水罐，可节省了真空泵、气水分离罐和吸水管底阀。

适用范围
（L+H）×S≤0.14V或V≥7（L+H）×S
式中L-吸水管垂直高度(吸水管垂直高度不大于6米)与水平长度之和；
H-真空引水罐高度； S-吸水管截面积；
V-真空引水罐总容积。

工况
水泵启动之前，先向筒内充水至2—2断面，而2—2断面以上的筒内空间和真空引水罐的吸水管即0—0至1—1断面间，均为常压空气。水泵启动后，罐内水位逐渐下降，使罐内空气压力逐渐降低而形成负压，水源的水则通过吸水管逐渐上升，当筒内水位降至3—3断面时，吸水管内则完全充满了水，继而这个吸水系统就进入了运转状态，罐内的空气随着运行时间的延续，以气泡形式被水带到筒外，而达到正常运转状态。这样，就将水泵的负压吸水变成了正压吸水。

技术参数

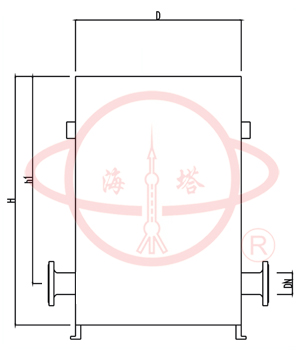

序号	型号	D	H	h1	DN	容积
序号	型号	mm	mm	mm	mm	L
1	ZQ400*600	400	600	500	40	75
2	ZQ500*800	500	800	550	50	157
3	ZQ600*1000	600	1000	800	65	282
4	ZQ700*1200	700	1200	1000	80	461
5	ZQ800*1400	800	1400	1200	100	703
6	ZQ900*1600	900	1600	1400	125	1017
7	ZQ1000*1800	1000	1800	1600	150	1.88

注意事项
采用真空引水罐吸水系统。不仅改变了水泵吸水工况，而且还有以下优点：
1、设备简单，节省投资。与真空泵引水系统相比，可节省真空泵与气水分离罐，吸水管也不必装底阀，既节省工程费用，而且操作方便，占地面积也小。
2、真空引水罐易于制造，并便于维修。
3、使水泵由负压吸水变成了正压吸水，使用效果好，运行可靠，并避免了由底阀漏水而影响水泵正常运转的缺点。
由于它有上述优点，所以它的使用范围也不断拓宽，而且在实践中不断改进和完善。

真空引水罐在设计、制作与安装等方面，需注意以下几点：
整个吸水系统必须严密不漏气
尽量减小吸水管阻力，吸水管直径应不小于水泵吸水口直径，使其流速在1.0m/S左右。
尽量减小吸水高度，在保证水泵能充满水的情况下，尽量降低真空引水罐的高度。
引水罐宜安装在靠近水源的地方，减小引水罐吸水管的长度。
引水罐的容积宜大不宜小，决不允许小于设计容积，以保证其吸水能力。
