序号 | 名称 | 序号 | 名称 | |
1 | 进口接管 | 9 | 叶轮 | |
2 | 进口法兰 | 10 | 械密封 | |
3 | 进口阀座 | 11 | 挡水圈 | |
4 | 加水阀门 | 12 | 承座 | |
5 | 出口接管 | 13 | 泵轴 | |
6 | 泵体 | 14 | 轴承盖 | |
7 | 气液分离管 | 15 | 底盖板 | |
8 | 后盖 | 16 | 螺栓 |

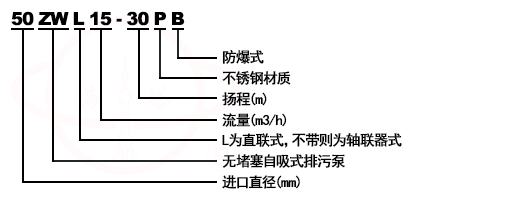

型号 | 流量 | 扬程 | 电机功率 | 转速 | 效率 | (NPSH)必需蚀余量 |
(m3/h) | (M) | (kw) | (r/min) | (%) | (M) | |
ZWL25-8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2 |
ZWL32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 |
ZWL40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 |
ZWL40-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 |
ZWL50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 |
ZWL50-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 |
ZWL50-18-22 | 18 | 22 | 3 | 2900 | 48 | 2.5 |
ZWL50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 |
ZWL65-30-18 | 30 | 18 | 4 | 2900 | 45 | 2.5 |
ZWL65-20-30 | 20 | 30 | 5.5 | 2900 | 45 | 2.5 |
ZWL65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3 |
ZWL80-40-16 | 40 | 16 | 4 | 1450 | 50 | 3 |
ZWL80-65-25 | 65 | 25 | 7.5 | 2900 | 50 | 3 |
ZWL80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3 |
ZWL80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3 |
ZWL80-80-45 | 80 | 45 | 22 | 2900 | 55 | 3 |
型号 | 流量 | 扬程 | 电机功率 | 转速 | 效率 | (NPSH)必需蚀余量 |
(m3/h) | (M) | (kw) | (r/min) | (%) | (M) | |
ZWL100-80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4 |
ZWL100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4 |
ZWL100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4 |
ZWL100-100-30 | 100 | 30 | 22 | 2900 | 53 | 4 |
ZWL100-80-45 | 80 | 45 | 30 | 2900 | 55 | 4 |
ZWL100-80-60 | 80 | 60 | 37 | 290 | 53 | 4 |
ZWL100-80-80 | 80 | 80 | 45 | 2900 | 50 | 4 |
ZWL125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 |
ZWL150-200-15 | 200 | 15 | 15 | 1450 | 60 | 5 |
ZWL150-200-20 | 200 | 20 | 22 | 1450 | 60 | 5 |
ZWL150-200-28 | 200 | 28 | 30 | 1450 | 65 | 5 |
ZWL150-400-25 | 400 | 25 | 55 | 1450 | 45 | 5 |
ZWL150-180-40 | 180 | 40 | 55 | 1450 | 65 | 5 |
ZWL200-280-12 | 280 | 12 | 22 | 1450 | 62 | 5 |
ZWL200-300-18 | 300 | 18 | 37 | 1450 | 59 | 5 |
ZWL200-300-25 | 300 | 25 | 45 | 1450 | 55 | 5 |
ZWL200-280-28 | 280 | 28 | 55 | 1450 | 61 | 5 |
ZWL250-400-22 | 400 | 22 | 55 | 1450 | 65 | 5 |
ZWL300-800-14 | 800 | 14 | 55 | 1450 | 61 | 5 |
型号 | 流量 | 扬程 | 电机功率 | 转速 | 效率 | (NPSH)必需蚀余量 |
(m3/h) | (M) | (kw) | (r/min) | (%) | (M) |
故障 | 原因 | 排除方法 |
泵不出水 | 1、泵体内未加储液或储液不足 | 1、加足 |
泵出水不足 | 1、因使用不当,叶轮流道或吸入管路被堵塞 | 1、消除堵塞物 |
泵噪音、振动过大 | 1、底脚不稳 | 1、加固 |
轴承温度过高 | 1、润滑指变质或干燥 | 1、更换润滑脂 |
泵泄漏 | 1、联接螺栓松动 | 1、固紧 |
