ISWD、ISWDR、ISWHD卧式单级单吸低转速管道泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

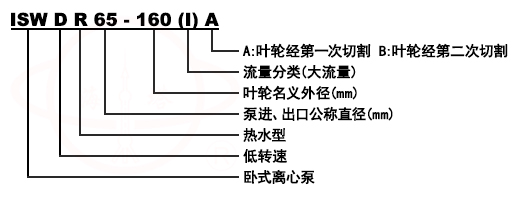

型号意义

ISW、ISWR、ISWR卧式单级单吸低转速管道泵型号意义

产品简介
ISW、ISWR、ISWR卧式单级单吸低转速管道泵，系根据IS型、IR型离心泵之性能参数，参照ISO2858标准，采用水力模型进行优化设计而成。是理想的新一代高效节能卧式泵产品。

产品特点
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用高品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
7、ISW卧式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市供水,高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
8、ISWR卧式热水管道离心泵广泛适用于:冶金,化工,纺织,造纸,以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。
9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。

产品用途
1、ISW型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压,以及各种给水设备、锅炉的配套。供输送清水或物理、化学性质类似清水的其它液体之用、使用温度不高于85℃。
2、ISWR型泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房来暖循环等场合，使用温度不高于120 ℃ 。
3、ISWD型泵适应要求环境噪声很低的场合，使用温度不高于100℃。

使用条件
1、吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注：如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。

适用范围
1、系统高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa(泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造泵的过流部件和联接部件时采用铸钢)
2、输送介质为清水或物理化学性质类似清水的其它液体。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。

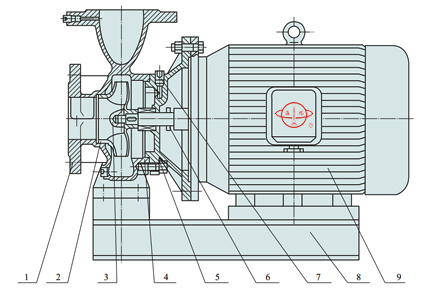

结构示意图

序号	名称	序号	名称
1	泵体	6	挡水圈
2	叶轮	7	螺塞
3	叶轮螺母	8	底座
4	机械密封	9	电机
5	泵盖

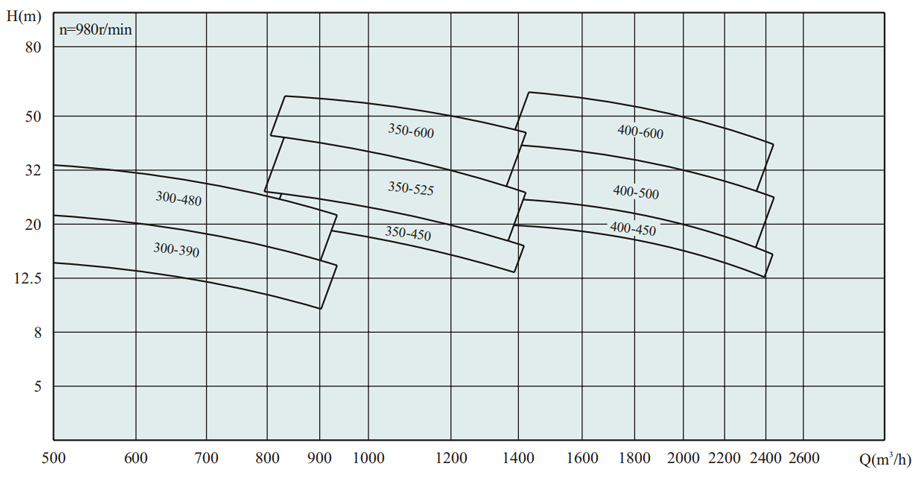

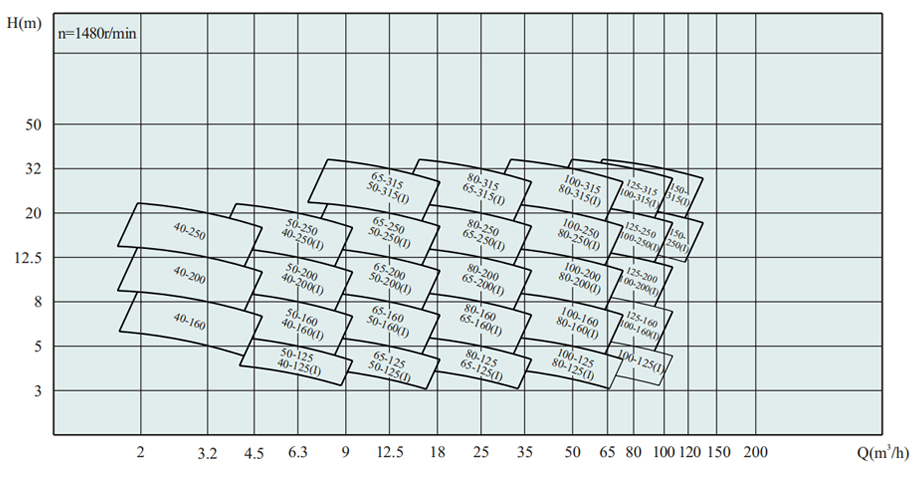

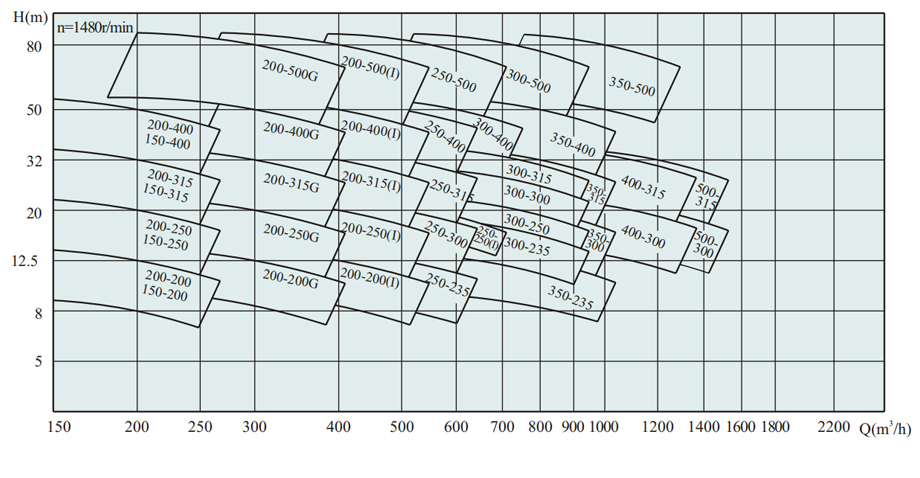

型谱图

ISW、ISWR、ISWR卧式单级单吸低转速管道泵型谱图

性能参数

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
40-200	40	2.2 3.2 4.2	0.61 0.89 1.17	13 12.5 12	31	1450	0.75	2.5	38
40-250	40	2.2 3.2 4.2	0.61 0.89 1.17	20.5 20 18.5	25	1450	1.1	2.5	52
40-250A	40	2.0 2.8 3.7	0.56 0.78 1.03	16.4 16 15	25	1450	0.75	2.5	47
40-250B	40	1.6 2.3 3.4	0.44 0.64 0.94	13.2 13 12	24	1450	0.75	2.5	46
40-160(I)	40	3.8 6.3 7.5	1.06 1.75 2.08	8.5 8.0 7.5	47	1450	0.75	2.5	43
40-200(I)	40	3.8 6.3 7.5	1.06 1.75 2.08	13.1 12.5 12	40	1450	0.75	2.5	45
40-200(I)A	40	3.3 5.5 6.5	0.92 1.53 1.81	10 9.5 9	39	1450	0.75	2.5	44
40-250(I)	40	3.8 6.3 7.5	1.06 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5	54
40-250(I)A	40	3.4 5.6 6.7	0.94 1.56 1.86	16.4 16 15.6	32	1450	1.1	2.5	49
40-250(I)B	40	3.1 5.1 6.1	0.86 1.42 1.69	13.2 13 12.5	30	1450	0.75	2.5	42
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
50-160	50	3.8 6.3 7.5	1.06 1.75 2.08	8.5 8.0 7.5	47	1450	0.75	2.5	42
50-200	50	3.8 6.3 7.5	1.06 1.75 2.08	13.1 12.5 12	40	1450	0.75	2.5	48
50-200A	50	3.3 5.5 6.5	0.92 1.53 1.81	10 9.5 9	39	1450	0.55	2.5	46
50-250	50	3.8 6.3 7.5	1.06 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5	58
50-250A	50	3.4 5.6 6.7	0.94 1.56 1.86	16.4 16 15.6	32	1450	1.1	2.5	50
50-250B	50	3.1 5.1 6.1	0.86 1.42 1.69	13.2 13 12.5	30	1450	0.75	2.5	49
50-160(I)	50	7.5 12.5 15	2.08 3.47 4.17	8.8 8 7.2	59	1450	0.75	2.8	46
50-200(I)	50	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.8	54	1450	1.1	2.8	52
50-200(I)A	50	6.8 11.3 13.5	1.89 3.14 3.75	10.7 10.1 9.6	53	1450	0.75	2.8	48
50-250(I)	50	7.5 12.5 15	2.08 3.47 4.17	21 20 19.4	45	1450	2.2	2.8	73
50-250(I)A	50	7.0 11.7 14.1	1.94 3.25 3.92	18.4 17.6 17	44	1450	1.5	2.8	65
50-250(I)B	50	6.1 10.2 12.3	1.69 2.83 3.42	14.1 13.4 13.0	43	1450	1.1	2.8	60
50-315(I)	50	7.5 12.5 15	2.08 3.47 4.17	32.3 32 31.7	36	1450	4	2.8	89
50-315(I)A	50	7 11.7 14	1.94 3.25 3.92	28.1 28 27.6	36	1450	3	2.8	84
50-315(I)B	50	6.1 10.2 12.1	1.69 2.81 3.36	21.2 21 20.8	34	1450	3	2.8	82
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
65-160	65	7.5 12.5 15	2.08 3.47 4.17	8.8 8 7.2	59	1450	0.55	2.8	46
65-200	65	7.5 12.5 15	2.08 3.47 3.75	13.2 12.5 11.8	54	1450	1.1	2.8	52
65-200A	65	6.8 11.3 13.5	1.89 3.14 3.75	10.7 10.1 9.6	53	1450	0.75	2.8	48
65-250	65	7.5 12.5 15	2.08 3.47 4.17	21 20 19.4	45	1450	2.2	2.8	76
65-250A	65	7.0 11.7 14.1	1.94 3.25 3.92	18.4 17.6 17	44	1450	1.5	2.8	68
65-250B	65	6.1 10.2 12.3	1.69 2.83 3.42	14.1 13.4 13.0	43	1450	1.1	2.8	63
65-315	65	7.5 12.5 15	2.08 3.47 4.17	32.3 32 31.7	36	1450	4	2.8	89
65-315A	65	7 11.7 14	1.94 3.25 3.92	28.1 28 27.6	36	1450	3	2.8	85
65-315B	65	6.1 10.1 12.1	1.69 2.81 3.36	21.2 21 20.8	34	1450	3	2.8	82
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
65-125(I)	65	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8	49
65-125(I)A	65	13.1 21.8 26.1	3.05 6.05 7.25	4.3 3.8 3.4	65	1450	0.75	2.8	48
65-160(I)	65	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.1	2.8	54
65-160(I)A	65	13.0 21.6 25.9	3.61 6.0 7.19	6.7 6.0 5.4	65	1450	0.75	2.8	48
65-200(I)	65	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8	71
65-200(I)A	65	14.0 23.3 27.9	3.89 6.47 7.75	11.5 10.9 10.2	63	1450	1.5	2.8	62
65-250(I)	65	15 25 30	4.17 6.94 8.33	21 20 18.8	59	1450	3	2.8	85
65-250(I)A	65	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8	80
65-250(I)B	65	11.9 19.8 23.8	3.31 5.5 6.61	13.2 12.6 11.8	57	1450	1.5	2.8	74
65-315(I)	65	15 25 30	4.17 6.94 8.33	32.5 32 31.5	50	1450	5.5	2.8	120
65-315(I)A	65	14 23 28	3.89 6.39 7.78	28.3 27.9 27.4	50	1450	4	2.8	110
65-315(I)B	65	12.1 20.2 24.2	3.36 5.61 6.75	21.3 21 30.6	49	1450	3	2.8	100
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
80-125	80	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8	48
80-125A	80	13.1 21.8 26.1	3.05 6.05 7.25	4.3 3.8 3.4	65	1450	0.75	2.8	45
80-160	80	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.1	2.8	55
80-160A	80	13.0 21.6 25.9	3.61 6.0 7.19	6.7 6.0 5.4	65	1450	0.75	2.8	51
80-200	80	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8	72
80-200A	80	14.0 23.3 27.9	3.89 6.47 7.75	11.5 10.9 10.2	63	1450	1.5	2.8	64
80-250	80	15 25 30	4.17 6.94 8.33	21 20 18.8	59	1450	3	2.8	89
80-250A	80	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8	85
80-250B	80	11.9 19.8 23.8	3.31 5.5 6.61	13.2 12.6 11.8	57	1450	1.5	2.8	78
80-315	80	15 25 30	4.17 6.94 8.33	32.5 32 31.5	50	1450	5.5	2.8	130
80-315A	80	14 23 28	3.89 6.39 7.78	28.3 27.9 27.4	50	1450	4.0	2.8	102
80-315B	80	12.1 20.2 24.3	3.36 5.61 6.75	21.3 21 20.6	49	1450	3	2.8	95
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
80-100(I)	80	30 50 60	8.33 13.89 16.67	3.5 3 2.5	73	1450	0.75	3.0	58
80-125(I)	80	30 50 60	8.33 13.89 16.67	6 5 4	73	1450	1.1	3.0	61
80-125(I)A	80	26.8 44.6 53.5	7.44 12.4 14.9	4.8 4 3.2	63	1450	2.2	3.0	61
80-160(I)	80	30 50 60	8.33 13.89 16.67	9.2 8 6.8	73	1450	2.2	3.0	82
80-160(I)A	80	26.7 44.5 53.4	7.42 12.36 14.83	7.3 6.3 5.4	71	1450	1.5	3.0	74
80-200(I)	80	30 50 60	8.33 13.89 16.67	13.5 12.5 11.8	72	1450	3.0	3.0	97
80-200(I)A	80	26.7 44.6 53.5	7.42 12.36 14.83	10.7 9.9 9.4	71	1450	2.2	3.0	93
80-250(I)	80	30 50 60	8.33 13.89 16.67	21.3 20 19	66	1450	5.5	3.0	134
80-250(I)A	80	28 46.7 56	7.78 12.97 15.56	18.6 17.4 16.6	65	1450	4.0	3.0	106
80-250(I)B	80	24.2 40.4 48.5	6.72 11.22 13.47	13.9 13.1 12.4	63	1450	3.0	3.0	100
80-315(I)	80	30 50 60	8.33 13.89 16.67	34 32 30	61	1450	11.0	3.0	217
80-315(I)A	80	28 46.7 56	7.78 12.97 15.56	29.6 27.9 26.1	61	1450	7.5	3.0	180
80-315(I)B	80	24.3 40.5 48.6	6.72 11.22 13.47	22.3 21 19.1	60	1450	5.5	3.0	166
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
100-100	100	30 50 60	8.33 13.89 16.67	3.5 3 2.5	73	1450	0.75	3.0	62
100-125	100	30 50 60	8.33 13.89 16.67	6 5 4	73	1450	1.1	3.0	70
100-125A	100	26.8 44.6 53.5	7.44 12.4 14.9	4.8 4 3.2	63	1450	1.1	3.0	68
100-160	100	30 50 60	8.33 13.89 16.67	9.2 8 6.8	73	1450	2.2	3.0	87
100-160A	100	26.7 44.5 53.4	7.42 12.36 14.83	7.3 6.3 5.4	71	1450	1.5	3.0	79
100-200	100	30 50 60	8.33 13.89 16.67	13.5 12.5 11.8	72	1450	3.0	3.0	100
100-200A	100	26.7 44.6 53.5	7.42 12.36 14.83	10.7 9.9 9.4	71	1450	2.2	3.0	90
100-250	100	30 50 60	8.33 13.89 16.67	21.3 20 19	66	1450	5.5	3.0	140
100-250A	100	28 46.7 56	7.78 12.97 15.56	18.6 17.6 16.6	65	1450	4.0	3.0	112
100-250B	100	24.2 40.4 48.5	6.72 11.22 13.47	13.9 13.1 12.4	63	1450	3.0	3.0	105
100-315	100	30 50 60	8.33 13.89 16.67	34 32 30	61	1450	11.0	3.0	225
100-315A	100	28 46.7 56	7.78 12.97 15.56	29.6 27.9 26.1	61	1450	7.5	3.0	180
100-315B	100	24.3 40.5 48.6	6.72 11.22 13.47	22.3 21 19.1	60	1450	5.5	3.0	165
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
100-125(I)	100	60 100 120	16.67 27.78 33.33	6.5 5 4	78	1450	2.2	3.0	95
100-125(I)A	100	52.2 87.1 104	14.5 24.2 28.9	4.3 3.8 3.4	76	1450	1.5	3.0	87
100-160(I)	100	60 100 120	16.7 27.78 33.33	10 8 7	78	1450	4.0	3.0	118
100-160(I)A	100	52.2 87.1 104	14.5 24.2 28.9	7.3 6.3 5.4	76	1450	3.0	3.0	113
100-200(I)	100	60 100 120	16.67 27.78 33.33	14.0 12.5 11	75	1450	5.5	3.0	148
100-200(I)A	100	51.7 86.1 103	14.36 23.92 28.61	10.8 9.3 8.2	73	1450	4.0	3.0	123
100-250(I)	100	60 100 120	16.67 22.78 33.33	21.5 20 18.5	74	1450	11.0	3.0	208
100-250(I)A	100	56 93.3 112	15.56 25.92 31.11	18.7 17.4 16.1	73	1450	7.5	3.0	165
100-250(I)B	100	52.2 87 104	14.5 24.17 28.89	16 15 14	72	1450	5.5	3.0	149
100-315(I)	100	60 100 120	16.67 22.78 33.33	33.5 32 30.5	71	1450	15.0	3.0	234
100-315(I)A	100	55.0 91.0 110.0	15.28 25.28 30.56	28 27 25.7	71	1450	11.0	3.0	213
100-315(I)B	100	47 79.0 95	13.06 21.94 26.39	21 20 19	70	1450	7.5	3.0	165
100-400(I)	100	60 100 120	16.67 22.78 33.33	52 50 48.5	65	1450	30.0	3.0	375
100-400(I)A	100	56.4 94 113	15.67 26.11 31.39	46 44 43	65	1450	22.0	3.0	295
100-400(I)B	100	52.3 87 105	14.53 24.17 29.17	39 38 37	64	1450	18.5	3.0	257
100-400(I)C	100	48.6 81 97	13.54 22.56 26.94	34 32.8 32	62	1450	15.0	3.0	239
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
125-125	125	48 80 96	13.3 22.2 26.7	5.5 5 4.3	76	1450	2.2	3.0	148
125-125A	125	43 71.5 66	11.6 19.9 13.9	4.4 4 3.4	75	1450	1.5	3.0	125
125-160	125	48 80 96	13.3 22.2 26.7	9 8 7	74	1450	3.0	3.0	205
125-160A	125	42 69.3 83	11.9 19.3 23	6.8 6 5.3	73	1450	2.2	3.0	165
125-200	125	48 80 96	13.3 23.2 26.7	13.8 12.5 11.5	73	1450	5.5	3.0	249
125-200A	125	45 75 90	12.5 20.8 25	12 11 10	72	1450	4.0	3.0	237
125-250	125	48 80 96	13.3 22.2 26.7	22 20 18.3	72	1450	7.5	2.8	220
125-250A	125	45 75 90	12.5 20.8 25	19 17.5 16	71	1450	7.5	2.8	210
125-250B	125	41.5 69 83	11.5 11.2 23	16.3 15 13.8	70	1450	5.5	2.8	195
125-315	125	48 80 96	13.3 22.2 26.7	33.3 32 29.8	67	1450	15.0	2.5	300
125-315A	125	45 75 90	12.5 20.8 25	29.3 27.5 26	66	1450	11.0	2.5	282
125-315B	125	43 72 96	11.9 20 23.9	26.5 25 23.8	65	1450	11.0	2.5	282
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
150-200	150	96 160 192	26.7 44.4 53.3	13.8 12.5 11.5	77	1450	11	5.5	305
150-200A	150	90 150 180	25 41.7 50	12 11 10	76	1450	7.5	5.5	276
150-250	150	96 160 192	26.7 44.4 53.3	22 20 18.3	75	1450	15	5.0	310
150-250A	150	90 150 180	25 41.7 50	19 17.5 16	74	1450	11	5.5	303
150-250B	150	84 140 168	23.3 39 46.7	16.3 15 13.8	73	1450	7.5	5.5	281
150-315	150	96 160 192	26.7 44.4 53.3	33.3 32 29.8	70 78 73	1450	30	2.5	410
150-315A	150	90 150 180	25 41.7 50	29.3 27.5 26	69 77 77	1450	22	3.5	335
150-315B	150	84 140 168	23.3 39 46.7	25 24 21	76	1450	18.5	3.5	315
150-400	150	96 160 192	26.7 44.4 53.3	53 50 44	68 75 71	1450	45	3.5	490
150-400A	150	90 150 180	25 41.7 50	46.6 44 38.3	67 74 70	1450	37	3.5	454
150-400B	150	84 140 168	23.3 39 46.7	40 38 33	73	1450	30	3.5	435
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
150-200(I)	150	120 200 240	33.3 55.6 66.7	13.8 12.5 11.5	65 76 74	1450	15	4.5	310
150-200(I)A	150	112 187 224	31.1 51.9 62.2	12 11 10	64 75 73	1450	11	4.5	303
150-250(I)	150	140 200 260	38.9 55.6 72.2	22 20 18.3	75	1450	18.5	5.0	340
150-250(I)A	150	131 187 243	36.4 51.9 67.5	19 17.5 16	74	1450	15	5.5	325
150-250(I)B	150	121 173 225	33.5 48.1 62.5	16.3 15 13.8	73	1450	11	5.5	300
150-315(I)	150	140 200 260	38.9 55.6 72.2	33.3 32 29.8	70 78 73	1450	30	2.5	410
150-315(I)A	150	131 187 243	36.4 51.9 67.5	29.3 27.5 26	69 77 77	1450	22	3.5	335
150-315(I)B	150	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5	315
150-400(I)	150	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	490
150-400(I)A	150	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	454
150-400(I)B	150	121 173 225	33.5 48.1 62.5	40 38 33	73	1450	30	3.5	435
150-500(I)	150	140 200 260	38.9 55.6 72.2	87 80 73	73	1450	90	3.5	1215
150-500(I)A	150	131 187 243	36.4 51.9 67.5	76 70 84	73	1450	75	3.5	1108
150-500(I)B	150	121 173 225	33.5 48.1 62.5	65 60 55	73	1450	55	3.5	920
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
200-200	200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
200-200A	200	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
200-250	200	140 200 260	21.8 20 17	21.8 20 17	73 79 77	1450	18.5	3.0	305
200-250A	200	129 184.4 240	18.5 17 14.4	18.5 17 14.4	72 78 76	1450	15	3.0	267
200-250B	200	117 167 217.5	15.2 14 12	15.2 14 12	76	1450	11	3.0	246
200-315	200	140 200 260	33.8 32 28	33.8 32 28	70 78 78	1450	30	3.5	417
200-315A	200	131 189 243	29.5 28 24.5	29.5 28 24.5	69 77 77	1450	22	3.5	342
200-315B	200	121 173 225	25 24 21	25 24 21	76	1450	18.5	3.5	322
200-400	200	140 200 260	53 50 44	53 50 44	68 75 71	1450	45	3.5	498
200-400A	200	131 187 243	46.6 44 38.3	46.6 44 38.3	67 74 70	1450	37	3.5	462
200-400B	200	122 174 226.5	40 38 33	40 38 33	73	1450	30	3.5	443
200-400C	200	112 160 208	34 32 28	34 32 28	71	1450	22	3.5	373
200-500	200	140 200 260	38.9 55.6 72.2	87 80 73	73	1450	90	3.5	1215
200-500A	200	131 187 243	36.4 51.9 67.5	76 70 84	73	1450	75	3.5	1108
200-500B	200	121 173 225	33.5 48.1 62.5	65 60 55	73	1450	55	3.5	920
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
200-200(I)	200	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0	382
200-200(I)A	200	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0	346
200-250(I)	200	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0	475
200-250(I)A	200	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0	405
200-250(I)B	200	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0	387
200-315(I)	200	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0	675
200-315(I)A	200	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0	560
200-315(I)B	200	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0	535
200-400(I)	200	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0	830
200-400(I)A	200	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0	830
200-400(I)B	200	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0	685
200-400(I)C	200	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0	580
200-500(I)	200	280 400 520	77.8 111.4 144	87 80 73	73	1450	132	3.5	1300
200-500(I)A	200	262 374 486	72.8 103.9 135	76 70 84	73	1450	110	3.5	1150
200-500(I)B	200	242 346 450	67.2 96.1 125	65 60 55	73	1450	90	3.5	1050
200-500(I)C	200	224 320 416	62.2 88.9 115.6	55 50 46	73	1450	75	3.5	930
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
250-250	250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0	620
250-250A	250	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0	550
250-235	250	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5	410
250-300	250	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5	550
250-315	250	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5	890
250-315A	250	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5	690
250-315B	250	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5	620
250-400	250	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5	1530
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
300-235	300	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0	1120
300-235A	300	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0	1030
300-235B	300	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0	890
300-300	300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0	1350
300-300A	300	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0	1350
300-300B	300	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0	1170
300-380	300	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0	1900
300-380A	300	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0	1700
300-380B	300	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0	1530
300-235(I)	300	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5	1680
300-235(I)A	300	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5	1400
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg

安装说明
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

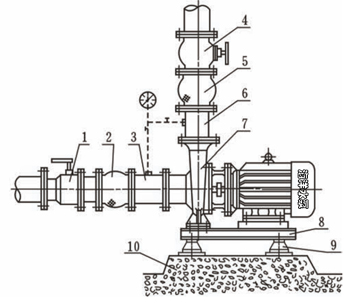

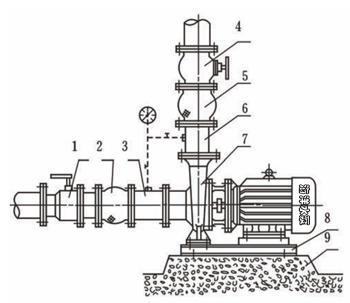

附件安装方法

一、硬性联接								二、柔性联接

1	进口球阀	2	进口挠性接头	3	进口直管取压管	4	出口闸阀	1	进口球阀	2	进口挠性接头	3	进口直管取压管	4	出口闸阀
5	出口挠性接头	6	出口直管取压管	7	泵	8	泵底座	5	出口挠性接头	6	出口直管取压管	7	泵	8	泵底座
9	基础台							9	隔振器	10	基础台

启动与停车
(一)起动前准备
1、用手拔转电机风叶,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
(二)起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分,检查电机,轴承处温升≤70℃如果发现异常情况,应及时处理
(三)停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用,应将泵拆卸清洗,包管保管。

维护与保养
(一)运行中的维护与保养
1、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值,不得超过电机额定电流。
3、泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分,否则应检修。

易损件(机械密封及轴承)

电机功率	轴承	机械密封
0.18KW、0.12KW	201	104-12
0.25KW、0.37KW	202	104-14
0.55KW、0.75KW、1.1KW-2	204	109-18
1.1KW-4、 1.5KW、2.2KW-2	205	109-20
2.2KW-4、3KW	206	109-25
4KW	306	109-25
5.5KW、7.5KW-2、7.5KW-4	308	109-25
11KW、15KW、 18.5KW-2、22KW-2	309	109-35
18.5KW-4、22KW-4	311	109-45
30KW、37KW-2	312	109-45
37KW-4、45KW	313	109-45
55KW、75KW-2、90KW-2	314	109-55

管路损耗参考表

管径mm	流量(L/S)
管径mm	1	2	4	6	8	10
25	3.2	13
38	3.5	14	15				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
75		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.					80	90
125				0.2	0.4	0.6	1.3	2.7	4.1	5.9	10.						100	110
150					0.1	0.2	0.5	1.1	1.6	2.3	4.2	6.4	9.4						120	130
175						0.1	0.2	0.5	0.7	1.0	1.9	2.9	4.3	5.8	7.7	9.6					140	160
200							0.1	0.2	0.3	0.5	0.9	1.5	2.1	2.9	3.7	4.7	6.1	7.2	8.5				180	200
250								0.1	0.1	0.2	0.3	0.5	0.7	0.9	1.2	1.5	1.9	2.3	2.8	3.3	3.7	4.9	5.2
300										0.1	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.9	1.1	1.3	1.5	2.0	2.4	3.0

阀及弯管折合直管长度

种类	折合直管直径倍数	备注
全开闸阀	12	未畅开加倍
标准弯管	25
逆止阀	100
底阀	100	部分堵塞加倍

一定管路直么之流量限制

管路直径	流量	流速	管路直径	流量	流速
mm	L/S	m/s	mm	L/S	m/s
25	1	2.04	125	30.0	2.44
38	2.5	1.69	150	43.0	2.45
50	4.17	2.12	175	60.0	2.49
65	6.67	2.01	200	83.3	2.69
75	10.0	2.26	250	133.3	2.72
100	18.4	2.33	300	192.0	2.71

故障原因及排除方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。 b、电机运行方向不对,电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体,泵腔内有空气。 e、进口供水不足,吸程过高,底阀漏水。 f、管路阻力过大,泵选型不当。	a、检查,去除阻塞物 b、调整电机方向,坚固电机接线 c、拧紧各密封面,排除空气 d、打开泵上盖或打开排气阀排尽空气 e、停机检查、调整(并网自来水管和带吸程使用易出现此现象 f、减少管路弯道,重新选泵。
2、水泵流量不足	a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损	a、先按1.排除 b、去除阻塞物重新调整阀门开度。 c、稳压。 d、更换叶轮。
3、功率过大	a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。	a、调节流量关小出口阀门。 b、降低 c、更换叶轮
4、杂音振动	a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、电机超载发热运行。	a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。
5、电机发热	a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。	a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。
6、水泵漏水	a、机械密封磨损。 b、水泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。	a、更换。 b、焊补或更换。 c、修整。 d、坚固。
