序号 | 名称 | 序号 | 名称 | 序号 | 名称 | |
1 | 上轴承座 | 6 | 石墨轴承套 | 11 | 轴 | |
2 | 机座 | 7 | 引液管 | 12 | 定子屏蔽套 | |
3 | 电线接线盒 | 8 | 推力轴承 | 13 | 转子屏蔽泵 | |
4 | 泵体 | 9 | 轴子 | 14 | 下轴承座 | |
5 | 底座 | 10 | 定子 | 叶轮 |

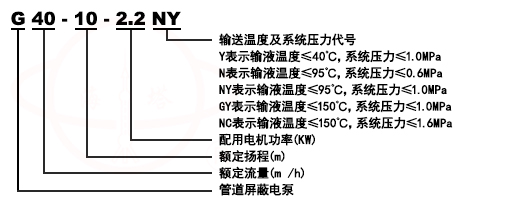

型号 | 流量 (m3/h) | 杨程 (m) | 功率 (kw) | 电压 (v) | 频率 (Hz) | 电流 A | 转速 min | 噪音dB | 吸入口径 | 排出口径 | 重量 kg |
G5-12-0.75N | 5 | 12 | 0.75 | 380 | 50 | 2.5 | 1500 | 45 | 40 | 40 | 65 |
G5-15-1.3NY | 5 | 15 | 1.3 | 380 | 50 | 4.15 | 1500 | 45 | 50 | 50 | 82 |
G5.6-16-1.3NY | 5.6 | 16 | 1.3 | 380 | 50 | 4.15 | 1500 | 45 | 50 | 50 | 82 |
G6.3-4-0.18NY | 6.3 | 4 | 0.18 | 380 | 50 | 1.0 | 1500 | 45 | 40 | 40 | 36 |
G6.3-12.5-0.75N | 6.3 | 12.5 | 0.75 | 380 | 50 | 2.5 | 1500 | 45 | 40 | 40 | 65 |
G6.3-20-1.8NY | 6.3 | 20 | 1.8 | 380 | 50 | 5.3 | 1500 | 50 | 40 | 40 | 105 |
G9-20-1.8NY | 9 | 20 | 1.8 | 380 | 50 | 5.3 | 1500 | 50 | 50 | 50 | 108 |
G11-2-0.18N | 11 | 2 | 0.18 | 380 | 50 | 1.0 | 1500 | 45 | 50 | 50 | 35 |
G11-10-0.75NY | 11 | 10 | 0.75 | 380 | 50 | 2.6 | 1500 | 45 | 50 | 50 | 68 |
G11.6-28-3NY | 11.6 | 28 | 3 | 380 | 50 | 8.0 | 1500 | 50 | 50 | 50 | 140 |
G12.5-5-0.45N | 12.5 | 5 | 0.45 | 380 | 50 | 1.5 | 1500 | 45 | 50 | 50 | 46 |
G12.5-12.5-1.1N | 12.5 | 12.5 | 1.1 | 380 | 50 | 3.5 | 1500 | 45 | 50 | 50 | 70 |
G12.5-20-2.2NY | 12.5 | 20 | 2.2 | 380 | 50 | 6.4 | 1500 | 50 | 50 | 50 | 110 |
G12.5-32-4NY | 12.5 | 32 | 4 | 380 | 50 | 11.3 | 1500 | 50 | 50 | 50 | 203 |
型号 | 流量 (m3/h) | 杨程 (m) | 功率 (kw) | 电压 (v) | 频率 (Hz) | 电流 A | 转速 min | 噪音dB | 吸入口径 | 排出口径 | 重量 kg |
G18-16-2.2NY | 18 | 16 | 2.2 | 380 | 50 | 6.4 | 1500 | 50 | 50 | 50 | 113 |
G20-10-1.3N | 20 | 10 | 1.3 | 380 | 50 | 4.15 | 1500 | 45 | 65 | 65 | 80 |
G20-10-1.3NY | 20 | 10 | 1.3 | 380 | 50 | 4.15 | 150 | 45 | 65 | 65 | 80 |
G20-20-3NY | 20 | 20 | 3 | 380 | 50 | 8.4 | 1500 | 50 | 65 | 65 | 125 |
G22-16-2.2NY | 22 | 16 | 2.2 | 380 | 50 | 6.4 | 1500 | 50 | 65 | 65 | 120 |
G25-12.5-1.8NY | 25 | 12.5 | 1.8 | 380 | 50 | 5.3 | 1500 | 50 | 65 | 65 | 106 |
G25-20-3NY | 25 | 20 | 3 | 380 | 50 | 8.4 | 1500 | 50 | 65 | 65 | 125 |
G27-7-1.1N | 27 | 7 | 1.1 | 380 | 50 | 3.5 | 1500 | 45 | 65 | 65 | 73 |
G40-10-2.2NY | 40 | 10 | 2.2 | 380 | 50 | 6.4 | 1500 | 50 | 100 | 100 | 120 |
G45-30-9NY | 40 | 30 | 9 | 380 | 50 | 23.6 | 1500 | 60 | 100 | 100 | 300 |
G50-12.5-3NY | 50 | 12.5 | 3 | 380 | 50 | 8.4 | 1500 | 50 | 100 | 100 | 140 |
G50-20-5.5NY | 50 | 20 | 5.5 | 380 | 50 | 14.3 | 1500 | 55 | 100 | 100 | 225 |
G50-32-9N | 50 | 32 | 9 | 380 | 50 | 23.6 | 1500 | 60 | 100 | 100 | 300 |
G60-32-9NY | 60 | 32 | 9 | 380 | 50 | 23.6 | 1500 | 60 | 100 | 100 | 300 |
型号 | 流量 (m3/h) | 杨程 (m) | 功率 (kw) | 电压 (v) | 频率 (Hz) | 电流 A | 转速 min | 噪音dB | 吸入口径 | 排出口径 | 重量 kg |
G75-17.5-7.5NY | 75 | 17.5 | 7.5 | 380 | 50 | 19.8 | 1500 | 55 | 125 | 125 | 262 |
G75-27-11NY | 75 | 27 | 11 | 380 | 50 | 28.8 | 1500 | 60 | 125 | 125 | 350 |
G80-20-7.5NY | 80 | 20 | 7.5 | 380 | 50 | 20 | 1500 | 55 | 125 | 125 | 262 |
G80-32-13NY | 80 | 32 | 13 | 380 | 50 | 33.8 | 1500 | 60 | 125 | 125 | 373 |
G80-40-18.5NY | 80 | 40 | 18.5 | 380 | 50 | 46.2 | 1500 | 65 | 125 | 125 | 420 |
G100-20-9NY | 100 | 20 | 9 | 380 | 50 | 23.6 | 1500 | 60 | 125 | 125 | 310 |
G100-27-11NY | 100 | 27 | 11 | 380 | 50 | 28.8 | 1500 | 60 | 125 | 125 | 350 |
G100-32-15NY | 100 | 32 | 15 | 380 | 50 | 38.4 | 1500 | 60 | 125 | 125 | 380 |
G100-40-22NY | 100 | 40 | 22 | 380 | 50 | 54.2 | 1500 | 65 | 125 | 125 | 450 |
G100-50-25NY | 100 | 50 | 25 | 380 | 50 | 61 | 1500 | 65 | 125 | 125 | 495 |
G125-20-13NY | 125 | 20 | 13 | 380 | 50 | 33.7 | 1500 | 60 | 125 | 125 | 373 |
G125-32-22NY | 125 | 32 | 22 | 380 | 50 | 54.2 | 1500 | 65 | 125 | 125 | 480 |
G125-40-25NY | 125 | 40 | 25 | 380 | 50 | 61 | 1500 | 65 | 125 | 125 | 495 |
G125-50-37NY | 125 | 50 | 37 | 380 | 50 | 89 | 1500 | 70 | 125 | 125 | 580 |
GG140-24-18.5NY | 140 | 24 | 18.5 | 380 | 50 | 46.2 | 1500 | 65 | 125 | 125 | 470 |
G140-30-18.5NY | 140 | 30 | 18.5 | 380 | 50 | 46.2 | 1500 | 65 | 125 | 125 | 450 |
故障现象 | 可能产生的原因 | 排除方法 |
1、水泵不出水 | 1、进出口阀门未打开,进出管路阻塞叶轮流道阻塞。 | 1、检查,去除阻塞物 |
2、水泵流量不足 | 1、先按上述原因检查。 | 1、先按上述排除 |
3、功率过大 | 1、超过额定流量使用。 | 1、调节出口阀门,降低流量 |
4、杂音振动 | 1、管路支撑不稳 | 1、稳固管路 |
5、电机发热 | 1、流量过大,超载运行 | 1、调节出口阀,减小流量 |
