PBG立式清水屏蔽管道离心泵

产品型号：

提交咨询

 点击立刻咨询

产品介绍

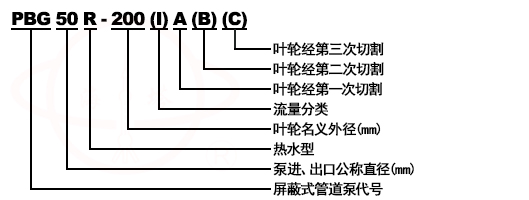

型号意义

PBG立式清水屏蔽管道离心泵型号意义

产品简介
PBG立式清水屏蔽管道离心泵吸收了国际上屏蔽式管道泵设计及制造的先进技术,浆电机的屏蔽技术应用于液体输送领域,为适应国内市场需求而推出的系列化新产品。
PBG立式清水屏蔽管道离心泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。吸收了国际上屏蔽式管道泵设计及制造的先进技术,浆电机的屏蔽技术应用于液体输送领域,为适应国内市场需求而推出的系列化新产品。
PBG屏蔽式清水泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。
全系列共67个品种,184个规格,其性能范围：流量6.3~108m3/h,扬程12.5~125m,配用电机功率0.37~160KW,转速1450r/min和2900r/min。

产品特点
1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平衡,安装无需调整。
2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低便于管道布置,安装特别方便。
3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。
4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄漏的显著特点。
5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。
6、安装栓修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

产品用途
1、PBG立式清水屏蔽管道离心泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
2、PBG立式清水屏蔽管道离心泵热水型主要供输送温度不超过160不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
3、PBG立式清水屏蔽管道离心泵防腐型输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

使用条件
1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。
2、介质温度普通型为80℃、热水型为16080℃。
3、一般情况下系统工作压力不超过1.2MPa,进口压力不小于0.5MPa,特殊场合应事先与我厂联系。
4、环境温度不超过40℃,相对湿度不超过95%。

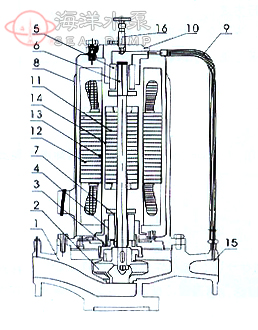

结构说明
该泵为机泵一体结构,整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心泵,进出口在同一水平轴线上,口径规格相同可直接象阀门一样安装在管路的任何部位上,装卸极为方便,占地面积省。泵通过联接体与电机成一体,轴承采用进口石墨浸渍树脂复合轴承,电机定转子各有屏蔽套进行隔离。轴承采用液体本身介质作为润滑剂及冷却液,具有设计合理、运行可靠的特点。泵设有底座,可直接安装在地基上,因该泵具有低噪音,无振动特点,安装时无需加装隔振器与隔振垫。

结构示意图

名称	材料	序号	名称
1	泵体	10	定子屏蔽套
2	密封环	11	上轴承座
3	叶轮	12	转子端盖
4	下轴承座	13	定子屏蔽套
5	电机接线盒	14	轴承
6	电机壳体	15	泵盖
7	轴承	16	冷却水管部件
8	定子总成	17	轴
9	转子总成

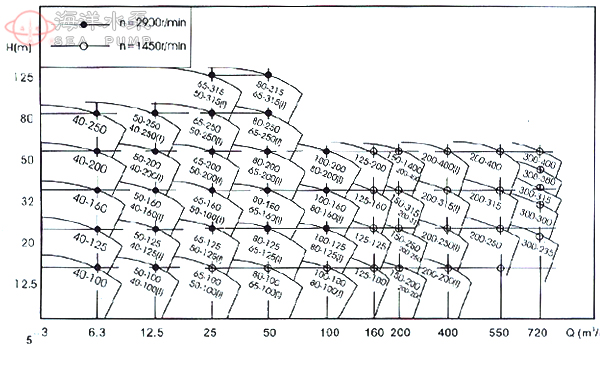

型谱图

PBG立式清水屏蔽管道离心泵型谱图

性能参数

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3	25
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3	29
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	26
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	28
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3	27
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	39
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3	34
32-100	32	3.5 5 6.5	0.97 0.39 1.8	13.2 12.5 11.3	40 44 42	2900	0.75	2.3	28
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3	28
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.75	2.3	28
32-160	32	3.5 5 6.5	0.97 0.39 1.8	33.2 32 30.2	48 54 53	2900	1.5	2.0	39
32-160A	32	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26.3	48 54 53	2900	1.1	2.0	39
32-200	32	3.5 5 6.5	0.97 0.39 1.8	50.5 50 48	34 40 42	2900	3	2.0	77
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0	74
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32
32-100(I)A	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32
32-125(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	22 20 18	48 54 53	2900	1.1	2.3	34
32-125(I)A	32	4.4 6.3 8.3	1.22 1.75 2.32	17.6 16 14.4	40 45 41	2900	0.75	2.3	33
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0	47
32-160(I)A	32	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	43
32-160(I)B	32	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	38
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0	43
32-200(I)A	32	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3	62
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	32
40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3	32
40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	34
40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	33
40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3	47
40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	43
40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	38
40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3	74
40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3	62
40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3	52
40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	105
40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	98
40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3	77
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
40-100(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	34
40-100(I)A	40	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3	32
40-125(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3	38
40-125(I)A	40	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	33
40-160(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	56
40-160(I)A	40	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	47
40-160(I)B	40	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	43
40-200(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	85
40-200(I)A	40	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3	75
40-200(I)B	40	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3	63
40-250(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3	145
40-250(I)A	40	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3	95
40-250(I)B	40	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3	94
40-250(I)C	40	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3	88
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
50-100	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	36
50-100A	50	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3	35
50-125	50	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	43
50-125A	50	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	38
50-160	50	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	59
50-160A	50	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	51
50-160B	50	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	47
50-200	50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	101
50-200A	50	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3	80
50-200B	50	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3	68
50-250	50	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3	160
50-250A	50	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3	115
50-250B	50	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3	114
50-250C	50	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3	108
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
50-100(I)	50	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	41
50-100(I)A	50	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	36
50-125(I)	50	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	56
50-125(I)A	50	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5	48
50-160(I)	50	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	72
50-160(I)A	50	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	71
50-160(I)B	50	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5	59
50-200(I)	50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	108
50-200(I)A	50	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
50-200(I)B	50	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5	100
50-250(I)	50	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	175
50-250(I)A	50	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	165
50-250(I)B	50	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	165
50-315(I)	50	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5	310
50-315(I)A	50	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	245
50-315(I)B	50	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	215
50-315(I)C	50	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5	195
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	46
65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	41
65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	58
65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	49
65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	75
65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	75
65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5	63
65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	107
65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5	100
65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	180
65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	170
65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	170
65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	320
65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	255
65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	225
65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5	205
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
65-100(I)	65	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
65-100(I)A	65	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0	53
65-125(I)	65	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
65-125(I)A	65	31.3 44.7 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	78
65-160(I)	65	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	103
65-160(I)A	65	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	103
65-160(I)B	65	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0	97
65-200(I)	65	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	176
65-200(I)A	65	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	166
65-200(I)B	65	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	114
65-250(I)	65	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	235
65-250(I)A	65	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	205
65-250(I)B	65	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0	180
65-315(I)	65	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0	350
65-315(I)A	65	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0	335
65-315(I)B	65	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0	335
65-315(I)C	65	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0	270
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
80-100	80	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
80-100A	80	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0	54
80-125	80	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
80-125A	80	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	79
80-160	80	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105
80-160A	80	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	105
80-160B	80	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0	98
80-200	80	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	175
80-200A	80	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	165
80-200B	80	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	115
80-250	80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	240
80-250A	80	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	210
80-250B	80	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0	185
80-315	80	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0	355
80-315A	80	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0	340
80-315B	80	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0	340
80-315C	80	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0	275
80-350	80	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0	570
80-350A	80	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0	470
80-350B	80	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0	440
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
80-100(I)	80	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	108
80-100(I)A	80	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	87
80-125(I)	80	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	163
80-125(I)A	80	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5	113
80-160(I)	80	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	184
80-160(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	174
80-160(I)B	80	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5	174
80-200(I)	80	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	251
80-200(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	220
80-200(I)B	80	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0	198
80-250(I)	80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	330
80-250(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	315
80-250(I)B	80	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0	315
80-315(I)	80	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	675
80-315(I)A	80	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0	535
80-315(I)B	80	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0	420
80-315(I)C	80	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0	366
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	113
100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5	91
100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	169
100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5	118
100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	191
100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	181
100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5	181
100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	245
100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	215
100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0	193
100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0	345
100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	330
100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0	330
100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	689
100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0	549
100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0	439
100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0	385
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
100-100(I)	100	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5	115
100-125(I)	100	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5	168
100-125(I)A	100	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5	168
100-160(I)	100	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6	210
100-160(I)A	100	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0	210
100-200(I)	100	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2	402
100-200(I)A	100	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5	395
100-200(I)B	100	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5	360
100-250(I)	100	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8	560
100-250(I)A	100	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5	420
100-250(I)B	100	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5	400
100-350	100	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0	950
100-350A	100	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0	830
100-350B	100	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0	600
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
125-100	125	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0	180
125-100A	125	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0	125
125-125	125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0	220
125-125A	125	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0	210
125-160	125	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0	265
125-160A	125	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0	230
125-160B	125	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0	215
125-200	125	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5	395
125-200A	125	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5	380
125-200B	125	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5	320
125-250	125	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0	580
125-250A	125	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5	490
125-250B	125	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5	430
125-315	125	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0	790
125-315A	125	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0	710
125-315B	125	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0	705
125-315C	125	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0	585
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg
150-125	150	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0	210
150-125A	150	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0	130
150-160	150	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0	270
150-160A	150	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0	230
150-160B	150	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0	220
150-200	150	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5	395
150-200A	150	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5	380
150-200B	150	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0	275
150-250	150	140 200 260	38.9 55.6 72.2	87 80 73	75	2900	75	5.0	630
150-250A	150	131 187 243	36.4 51.9 67.5	76 70 84	74	2900	55	5.5	530
150-250B	150	121 173 225	33.5 48.1 62.5	65 60 55	73	2900	45	5.5	480
150-315	150	140 200 260	38.9 55.6 72.2	133 125 119	70	2900	110	5.0	1080
150-315A	150	131 187 243	36.4 51.9 67.5	117 110 104.6	70	2900	90	5.0	820
150-315B	150	121 173 225	33.5 48.1 62.5	106.4 100 95.2	69	2900	75	5.0	770
150-315C	150	112 160 208	31.3 44.4 57.8	96 88 86	67	2900	55	5.0	640
150-350	150	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5	970
150-350A	150	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2	790
150-350B	150	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75	5.5	705
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	mm	m3/h	L/S	m	%	r/min	KW	(NPSH)r	Kg

安装说明
1、安装前应检查机组紧固件有无松动现象,泵体流产内有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和使用寿命。
3、为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3~4倍的过滤器。
4、如泵用于输送热水液体时,为了不使泵承受管路的热变形,泵可以不固定底脚螺栓,当管路系统在热胀冷缩时,使泵与管路同时移动。
5、为了维修方便和使用安全,在泵的进出口管路应各装上一只调节阀门及在泵进出口附近各安装一只压力表,以保证在额定范围内运行,确保泵的正常运行和使用寿命。

维护与保养
一、起动前的准备及检查：
1、检查屏蔽电机和起动设备的接地装置是否良好和完整,接线是否正确,接触是否可靠。
2、对新安装和长期停用的屏蔽电机,使用前应检查电机定子绕组对地的绝缘电阻。
3、管路中必须充满输送液体,否则将影响电机的使用寿命。
二、运行中的维护保养
1、定时记录电源电压的变化和电压的不平衡度。电源电压过高或过低,三相电压的不平衡造成电流的不平衡,都可能引起电机的过热或其它不正常现象。
2、定时记录电泵的负载电流和不平衡度。电泵发生故障时大多数会反映到定子绕组的电流的剧增,使电机过热。
3、定时记录管路中的输液温度,以确保实际的输液温度低于或等于铭牌上所规定的输液温度,避免电泵长期处于超温状态下运行,而降低电机的使用寿命。
4、定时记录电泵进、出口端上的压力表数值,进口处压力表的数值不得小于零,出口处的压力表数与进口处压力表数的差值,必须符合铭牌上的规定的压力值。
5、电泵在每一次使用前要排气一次,在长期运行时,必须每星期排一次气。因泵经长时间运行,水分子在电泵内被高速搅拌和撞击,同时被输送的介质带有一定的温度故液体浆产生
6、注意泵的气味,振动和噪声,电机的绕组因温度过高就会发出绝缘的焦味。一般的机械故障会反映为振动和噪声。因此发现异常因立即停电检查。
7、定时检查电泵循环液通路,过滤装置是否有阻塞现象。
8、定期维修测量石墨轴承和轴套之间的间隙,以确保定子屏蔽套与转子屏蔽套之间间隙均匀,运转可靠。一般情况以下表为限,如超过表中的规定就应修复或更换。

轴套外径(mm)	磨损极限间隙(mm)	标准间隙(mm)
>18~30	0.40	0.131
>30~50	0.45	0.158
>50~80	0.50	0.192

9、定期检查叶轮口环与泵体的配合间隙,因此间隙会直接影响电泵的性能,在一般情况下,间隙超过1.5mm,则应更换新的叶轮,在特殊情况下也可采用修补工艺来改善。

起动、运转和停车
一、起动、动转：
  1、灌水排气、打开进口阀,使液体充分进入泵腔内,打开电机顶部排气阀,待满后关闭排气阀。
  2、关闭出口阀,以减小起动电流。
  3、检查各部位是否正常。
  4、接通电源,起点动确定正确运行方向。
  5、逐步调节出口阀的开度,尽量使泵在额定性能范围内工作。
  6、泵的运转过程中,如发现有异常,应立即停车检查排除。
  7、检查电机电流值及温升是否符合要求。
二、停车
  1、关闭吐出管路阀门。
  2、切断电源,停止电机运行。
  3、关闭进口阀。
  4、泵如长期停用,应放尽泵内的液体。

常见故障原因及解决方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	1、进出口阀门未打开,进出管路阻塞叶轮流道阻塞。 2、电机运行方向不对,电机缺相转速很慢。 3、吸入管漏气。 4、泵腔内存有空气。 5、进口供水不足。 6、管路阻力过大,泵选型不当。	1、检查,去除阻塞物 2、调整电机转向,紧固电机接线 3、拧紧各密封面,排除空气 4、打开电机顶部排气阀,排尽空气。 5、停机检查、调整。 6、减少管路弯道,重新选泵。
2、泵流量不足	1、先按上述原因检查。 2、管道、泵流道叶轮部分阻塞,水垢沉积、阀门开度不足 3、电压偏低,转速过低。 4、叶轮口环磨损,泄漏过大。	1、先按上述排除 2、去除阻塞物,重新调整阀门开度。 3、稳压 4、更换叶轮
3、功率过大	1、超过额定流量使用。 2、叶轮或运转部件有碰擦。 3、滑动轴承磨损或破裂。 4、介质比重过大。	1、调节出口阀门,降低流量 2、检查排除或更换部件 3、更换滑动轴承 4、改型
4、杂音振动	1、管路支撑不稳 2、介质混有气体 3、产生汽蚀现象 4、转动部件碰擦	1、稳固管路 2、提高吸口压力,排气。 3、降低真空度 4、检查调整或更换
5、电机发热	1、流量过大,超载运行 2、定子,转子有碰擦。 3、电压不足 4、冷却系统管路堵塞	1、调节出口阀,减小流量 2、检查排除 3、稳压 4、清除堵塞
