S型单级双吸清水离心泵
S型单级双吸清水离心泵
S型单级双吸清水离心泵

产品型号：

提交咨询
点击立刻咨询
产品介绍

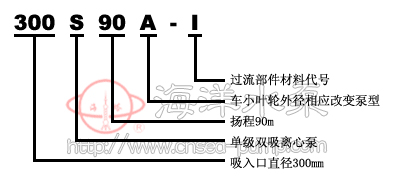

型号意义

S型单级双吸清水离心泵型号意义



产品简介
S型单级双吸清水离心泵是新型节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、家田排灌及各种水利工程。



结构说明
S型单级双吸清水离心泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时方向旋转)。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳素钢外,其余多为铸铁制成。
泵体与泵盖构成叶轮的工作室。在进出水法兰上,帛有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。
经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。

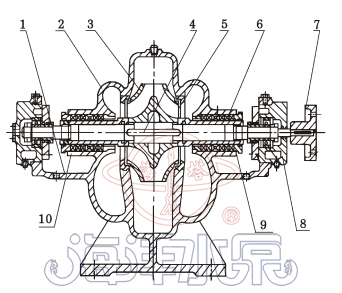

结构示意图

S型单级双吸清水离心泵结构示意图

序号

名称

序号

名称

1

泵体

6

轴套

2

泵盖

7

联轴器

3

叶轮

8

轴承体

4

轴

9

填料压盖

5

双吸密封环

10

填料




性能参数

型号

流量

扬程

必需汽蚀余量

转速

电机功率

(m3/h)

(m)

(m)

(r/min)

(KW)

150S-78

160

78

4.5

2950

55kW

150S-78A

140

60

4.5

2950

45kW

150S-50

160

50

4.5

2950

37kW

150S-50A

140

39

4.5

2950

30kW

150S-50B

133

36

4.5

2950

22kW

200S-95

280

95

5

2950

132kW

200S-95A

268

87

5

2950

110kW

200S-95B

245

72

5

2950

75kW

200S-63

280

63

5

2950

75kW

200S-63A

245

48

5

2950

55kW

200S-42

280

42

5

2950

45kW

200S-42A

245

36

5

2950

37kW

250S-65

485

65

3.8

1450

132kW

250S-65A

420

48

3.8

1450

90kW

250S-39

485

39

3.8

1450

75kW

250S-36A

420

29

3.8

1450

55kW

250S-24

485

24

3.8

1450

45kW

250S-24A

420

20

3.8

1450

37kW

250S-14

485

14

3.8

1450

30kW

250S-14A

420

10

3.8

1450

18.5kW

型号

流量

扬程

必需汽蚀余量

转速

电机功率

(m3/h)

(m)

(m)

(r/min)

(KW)

300S-90

790

90

4.8

1450

315kW

300S-90A

756

78

4.8

1450

280kW

300S-90B

720

67

4.8

1450

220kW

300S-58

790

58

4.8

1450

185kW

300S-58A

735

50

4.8

1450

160kW

300S-58B

685

43

4.8

1450

132kW

300S-32

790

32

4.8

1450

90kW

300S-32A

700

26

4.8

1450

75kW

300S-19

790

19

4.8

1450

55kW

300S-19A

700

15

4.8

1450

45kW

300S-12

790

12

4.8

1450

37kW

350S-125

1260

125

5.5

1450

630kW

350S-125A

1181

112

5.5

1450

560kW

350S-125B

1098

96

5.5

1450

500kW

350S-75

1260

75

5.5

1450

360kW

350S-75A

1170

65

5.5

1450

300kW

350S-75B

1080

55

5.5

1450

225kW

350S-44

1260

44

5.5

1450

220kW

350D-44A

1116

36

5.5

1450

160kW

350S-26

1260

26

5.5

1450

132kW

350S-26A

1130

21

5.5

1450

90kW

350S-16

1260

16

5.5

1450

75kW

350S-16A

1130

12

5.5

1450

55kW

型号

流量

扬程

必需汽蚀余量

转速

电机功率

(m3/h)

(m)

(m)

(r/min)

(KW)

500S-98

2020

98

6

970

780kW

500S-98A

1872

83

6

970

650kW

500S-98B

1746

74

6

970

550kW

500S-59

2020

59

6

970

460kW

500S-59A

1872

49

6

970

380kW

500S-59B

1746

40

6

970

310kW

500S-35

2020

35

6

970

280kW

500S-35A

1746

27

6

970

215kW

500S-22

2020

22

6

970

185kW

500S-22A

1746

17

6

970

132kW

500S-13

2020

13

6

970

110kW

600S-47

3170

47

7.5

970

550kW

600S-32

3170

32

7.5

970

380kW

600S-22

3170

22

7.5

970

250kW

600S-22A

2860

18

7.5

970

185KW

600S32

3170

32

7.5

970

355KW

600S-32A

2850

26

7.5

970

280KW

600S-47

3170

47

6..5

970

560KW

600S-47A

2920

40

6

970

450KW

600S-75

3170

75

6

970

900KW

600S-75A

2950

65

6

970

710KW

600S-75B

2710

55

6

970

560KW

600S-100

3170

100

6

970

1250KW

600S-100A

3000

90

6

970

1120KW

600S-100B

2830

80

6

970

900KW

型号

流量

扬程

必需汽蚀余量

转速

电机功率

(m3/h)

(m)

(m)

(r/min)

(KW)

800S-22

5500

22

7

730

450KW

800S-22

4400

14

5

585

250KW

800S-22A

4830

17

7

730

315KW

800S-22A

3870

11

5

585

185KW

800S-32

5500

32

7

730

630KW

800S-32

4400

20

4.5

585

315KW

800S-32A

4950

26

7

730

450KW

800S-32A

3960

17

4.5

585

250KW

800S-47

5500

47

6.5

730

1000KW

800S-47

4400

30

4.2

585

450KW

800S-47A

5070

40

6.5

730

710KW

800S-47A

4060

25

4.2

585

355KW

800S-76

5500

76

6

730

1600KW

800S-76

4400

49

4.2

585

800KW

800S-76A

5080

65

6

730

1250KW

800S-76A

4070

42

4.2

585

630KW

800S-76B

4680

55

6

730

1000KW

800S-76B

3750

35

4

585

500KW



装配与拆御
1、装配转子部件：集资将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上,并套上双吸密封环,然后装上联轴器。
2、将转子部件装在泵体上,调整叶轮的轴向位置到双吸密封环的中间加以固定,将轴承体压盖同固定螺钉紧固。
3、装上填料,放好中开面纸垫,盖上泵盖打紧螺尾柱销后,拧紧泵盖螺母,然后装上填料压盖。但不要将填料压得太紧,真料过紧会使轴套发热,耗费功率较大,也不要压得太松,过松会使液体渗漏大,水泵效率降低。
装配完成后,用手转动泵轴,没有擦碰现象,转动比较轻滑均匀即可,拆卸可按上述装配顺序相反进行。



安装
1、检查S型单级双吸清水离心泵和电动机应无损坏。
2、水泵的安装高度,加上吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值.基础尺寸应符合泵机组的安装尺寸
3、安装顺序：
①将水泵放在埋有地脚螺栓的混凝土基础上,用调整其间的楔型垫块的方法校下水平,并适当拧紧地脚螺栓,以防走动。
②在基础与泵地脚之间灌注混凝土。
③待混凝土干固后,拧紧地脚螺栓,并重新检查S型单级双吸清水离心泵的水平度。
④校正电机轴与泵轴的同心度.使两轴成一直线,在两轴外贺上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后在分别校正一遍,仍应符合上述要求)。
⑤在检查电动机转向与水泵转向一致后,装上联轴器及联接柱销。
4、进出水管路应另设支架支撑,不得借泵体支承。
5、水泵与管路之间的结合面,应保证良好 的气密性,尤其是进水管路,应严格保证不漏气,并且在装置上应无窝存空气的可能。
6、如S型单级双吸清水离心泵安装在进水水位以上时,为了灌泵起动,一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之间一般需装闸阀和止回阀(扬程小于20m的可不用),止回阀装在闸阀后面。
以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵,用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求,和不配带公共底座的机组相同。



起动、停止与运转
1、起动与停止：
① 起动前,转动泵的转子,应该轻滑均匀。
②关闭出水闸阀,向泵内注水(如无底阀则采用真空泵抽空引水),要保证泵内充满水,无空气窝存。
③如果泵上装有真空表或压力表,要关闭其与泵相联接的旋塞再起动电机,待转速正常后再打开;然后逐渐打开出水闸阀,如流量过大,可适当地关小闸阀进行调节;反之流量过小时,将闸阀开大。
④均匀地拧紧填料压盖上的压紧螺母,使液体成滴状漏出,同进注意填料腔处的温升。
⑤当停止水泵运转时,要关闭真空表及压力表的旋塞和出水管路上的闸阀,然后关闭电动机电源,如所处环境温度转低时,则应将泵体下端的四方螺塞打开,放掉余水,以免泵体冻裂。
⑥长期停止使用时,应拆开水泵将零件上的水擦干,在加工表面涂上防锈油保管好。
1、运转：
①水泵轴承温度不得超过75℃。
②润滑轴承用的钙基黄油的数量以占轴承体空间的1/3~1/2为宜 。
③填料磨损时可适当压紧填料压盖,若麻损过多应加加以更换。
④定期检查联轴器部件,注意电机轴承温升。
⑤运转过程中,如发现噪声或其他不正常声响时,应立即停车,检查其原因,加以消除。
⑥不得任意提高水泵的转速,但可以降低转速使用,如本型号泵额定转速为n,流量为Q,扬程为H,轴功率为N,降低转速为n1,降速后流量,扬程,轴功率分别为Q1、H1和N1,其相互关系,可用下列公式进行换算。
Q1=(n1/n)QH1=(n1/n)2 HN1=(n1/n)3 N

管路损耗参考表

管径mm

流量(L/S)

1

2

4

6

8

10


25

3.2

13





38

3.5

14

15




15

20


50

0.8

3.1

13

29





25

30


65


0.8

3.2

7.1

13

20





40

50


75


0.4

1.6

3.3

5.9

9.6

21.6






60

70


100



0.4

0.8

1.3

2.1

6.8

8.6

13

19.





80

90


125




0.2

0.4

0.6

1.3

2.7

4.1

5.9

10.






100

110


150





0.1

0.2

0.5

1.1

1.6

2.3

4.2

6.4

9.4






120

130


175






0.1

0.2

0.5

0.7

1.0

1.9

2.9

4.3

5.8

7.7

9.6





140

160


200







0.1

0.2

0.3

0.5

0.9

1.5

2.1

2.9

3.7

4.7

6.1

7.2

8.5




180

200

250








0.1

0.1

0.2

0.3

0.5

0.7

0.9

1.2

1.5

1.9

2.3

2.8

3.3

3.7

4.9

5.2


300










0.1

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.9

1.1

1.3

1.5

2.0

2.4

3.0

阀及弯管折合直管长度

种类

折合直管直径倍数

备注

全开闸阀

12

未畅开加倍

标准弯管

25


逆止阀

100


底阀

100

部分堵塞加倍

一定管路直么之流量限制

管路直径流量流速mmL/Sm/s2512.04382.51.69504.172.12656.672.017510.02.2610018.42.33
管路直径流量流速mmL/Sm/s12530.02.4415043.02.4517560.02.4920083.32.69250133.32.72300192.02.71

常见故障原因及解决方法

故障

原因

消除方法

1、泵不吸水,压力表及真空表指针剧烈跳动

1、注水不够多;
2、管路或仪表漏气。

1、再往泵内注水;
2、拧紧堵塞漏气处。

2、泵不吸水,真空表显示高度真空。

1、底阀没打开或已淤塞;
2、吸水管路阻力太大;
3、吸水高度太高。

1、校正或列换底阀;
2、清洗或更换吸水管路;
3、降低吸水高度。

3、泵不出水,压力表显示有压力。

1、出水管路阻力太大;
2、旋转方向不对;
3、叶轮堵塞;
4、转速不够。

1、检查或缩短出水管路;
2、纠正电动机旋转方向;
3、清洗叶轮;
4、提高转速。

4、流量不足或扬程太低。

1、叶轮或进出水管路阻塞;
2、双吸密封环磨损过多或叶轮损坏;
3、转速低于规定值;

1、清洗叶轮或管路;
2、更换损坏的零件;
3、调正至额定转速;

5、泵消耗的功率过大。

1、填料压得太紧;
2、叶轮与双吸密封环磨擦;
3、流量过大;

1、拧松填料压盖;
2、检查原因,消除机械摩擦;
3、调节出水闸阀,使之在规定范围内运转;

6、泵内部声音反常,泵不上水。

1、吸水管阻力太大;或吸水高度过高;
2、吸水处有空气吸入;
3、所输送液体温度过高;
4、流量过大而发生汽蚀现象。

1、清理进水管及底阀;降低吸水高度;
2、检查底阀;降低吸水高度,堵塞漏气处;
3、调节液体温度;
4、调节出水闸阀,使之在规定范转内运转。

7、泵不正常振动。

1、泵发生汽蚀;
2、叶轮不平衡;
3、泵轴与电机轴不同心;
4、地脚夫螺栓松动。

1、调节出水闸阀,使之在规定范围内运转;
2、叶轮校正静平衡;
3、校正泵轴与电机轴的同轴度;
4、拧紧地脚螺栓。

8、轴承过热

1、轴承内没有油;
2、泵轴与电机轴不在同一中心线上;

1、检查并清洗轴承体,加润滑油;
2、校正两轴的同轴度使在同一中心线上;
