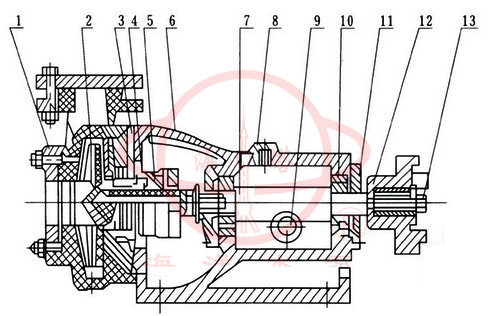

序号 | 名称 | 序号 | 名称 | |
1 | 泵 | 8 | 油盖 | |
2 | 叶轮 | 9 | 油镜 | |
3 | 后盖 | 10 | 轴承 | |
4 | 压盖 | 11 | 轴承压盖 | |
5 | 密封件 | 12 | 联轴器 | |
6 | 支架 | 13 | 吊紧螺栓 | |
7 | 泵轴 |
规格型号 | 流量 | 扬程 | 口径 | 配用电机 | 转速 | 吸上高度 | 效率 | |
吸入mm | 吐出mm | |||||||
25FSB-10 | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 6 | 29 |
25FSB-18 | 3.6 | 18 | 25 | 20 | 2.2 | 2900 | 6 | 27 |
40FSB-15 | 5 | 15 | 40 | 32 | 3 | 2900 | 6 | 40 |
40FSB-20 | 10 | 20 | 40 | 32 | 4 | 2900 | 6 | 42 |
40FSB-30 | 10 | 30 | 40 | 32 | 4 | 2900 | 6 | 38 |
40FSB-40 | 10 | 40 | 40 | 32 | 5.5 | 2900 | 5.5 | 35 |
40FSB-50 | 10 | 50 | 40 | 32 | 7.5 | 2900 | 5 | 33 |
50FSB-20 | 15 | 20 | 50 | 40 | 4 | 2900 | 6 | 51 |
50FSB-25 | 15 | 25 | 50 | 40 | 4 | 2900 | 6 | 49 |
50FSB-30 | 15 | 30 | 50 | 40 | 4 | 2900 | 6 | 44.5 |
50FSB-40 | 15 | 40 | 50 | 32 | 5.5-7.5 | 2900 | 5.5 | 35 |
50FSB-50 | 15 | 50 | 50 | 32 | 7.5-11 | 2900 | 5.5 | 33 |
50FSB-63 | 15 | 63 | 50 | 32 | 11 | 2900 | 5.5 | 30 |
65FSB-32 | 29 | 32 | 65 | 50 | 5.5 | 2900 | 6 | 57 |
65FSB-40 | 29 | 40 | 65 | 40 | 11 | 2900 | 5.5 | 53 |
65FSB-50 | 29 | 50 | 65 | 40 | 15 | 2900 | 5.5 | 46 |
65FSB-64 | 29 | 64 | 65 | 50 | 15-18.5 | 2900 | 5.5 | 44 |
80FSB-20 | 50 | 20 | 80 | 65 | 5.5 | 2900 | 6 | 69 |
80FSB-30 | 50 | 30 | 80 | 65 | 7.5 | 2900 | 5.5 | 64 |
80FSB-34 | 50 | 34 | 80 | 65 | 11 | 2900 | 5.5 | 64 |
80FSB-40 | 50 | 40 | 80 | 50 | 11-15 | 2900 | 5.5 | 60 |
80FSB-50 | 50 | 50 | 80 | 50 | 15-18.5 | 2900 | 6 | 53 |
80FSB-55 | 50 | 55 | 80 | 50 | 15-18.5 | 2900 | 5.5 | 47 |
80FSB-80 | 50 | 80 | 80 | 50 | 30-37 | 2900 | 5.5 | 36 |
100FSB-32 | 100 | 32 | 100 | 80 | 18.5-22 | 2900 | 5.5 | 70 |
100FSB-40 | 100 | 40 | 100 | 80 | 18.5-22 | 2900 | 5.5 | 70 |
100FSB-50 | 100 | 50 | 100 | 65 | 22-30 | 2900 | 5.5 | 62 |
故障 | 原因 | 解决方法 |
打不出液体 | 1、吸人管内有空气,进口阻塞 | 1、清理管路,排净空气 |
流量不足 | 1、叶轮损坏 | 1、更换新叶轮 |
扬程不足 | 1、输送介质中含有气体或介质粘度过 | 1、降低介质粘度或增加注灌压力 |
轴端渗漏 | 1、机械密封卡环过松 2、轴端卡环过渡尺寸间隙太大 | 1、旋紧卡环两只内六角螺钉 |
密封泄漏严重 | 1、密封元件材料选用不当 | 1、向供泵单位述明介质情况,配适当动静环 |
泵内有杂音或泵振动 | 1、泵轴与电机轴不同心 | 1、校正泵轴中心 |
